Modul schela cu pini vopsita Mercury 7.2mp cu garduri si doua podine metalice zincate incluse

Cod produs: MERCURY-009

Modul schela metalica italiana Mercury 7.2mp, cu pini, realizat din otel vopsit, echipat cu doua cadre verticale, doua garduri duble Mercury si doua podine metalice zincate de 1800x500mm.

Configuratia este destinata lucrarilor de constructii, renovari, reabilitari de fatade, termoizolatii, tencuieli, zidarie si intretinere, prin integrarea intr-o structura de schela Mercury montata conform documentatiei tehnice.

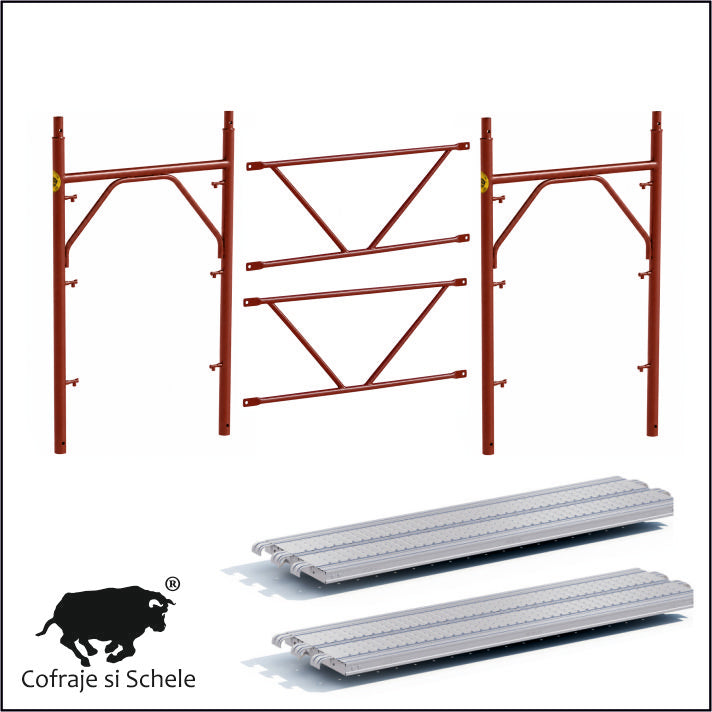

MERCURY-009 include 2 cadre metalice vopsite, 2 garduri duble vopsite si 2 podine metalice zincate, in total 6 componente.

Spre deosebire de modulele Mercury echipate cu diagonale si orizontale separate, aceasta configuratie utilizeaza doua garduri duble metalice Mercury de 180cm.

IMPORTANT: Ambele podine metalice zincate sunt incluse in pret. Nu este necesara achizitionarea lor separata pentru configuratia comerciala prezentata.

Sistemul Mercury face parte din categoria schelelor italiene cu pini, cunoscute sub denumirea ponteggio a perni.

Suprafata comerciala: 7.2mp.

Greutate totala: 77,60 kg.

Componenta completa MERCURY-009

Configuratia comerciala contine toate cele 6 componente prezentate in tabel.

Nu sunt incluse diagonale separate, orizontale separate, baze, ancoraje, scari, parapeti terminali, borduri sau alte accesorii.

Specificatii tehnice

Suprafata comerciala de 7.2mp reprezinta suprafata nominala de fatada asociata modulului si nu trebuie confundata cu suprafata efectiva de circulatie a podinelor.

Cele doua podine au o latime nominala cumulata de 1000mm. Suprafata efectiva utilizabila depinde de configuratia montata, pozitionarea si fixarea elementelor.

Cadre metalice Mercury vopsite cu pini - 2 bucati

Produs inclus: Cadru schela vopsit cu pini Mercury 1050x2000mm

Cod: ELSCH000-MERCURYV

Cele doua cadre metalice Mercury reprezinta elementele verticale principale ale configuratiei. Sunt realizate din otel vopsit si prevazute cu pini pentru conectarea componentelor sistemului.

Caracteristici:

• Dimensiuni nominale: 1050x2000mm.

• Latime: 105cm / 1,05m.

• Inaltime: 200cm / 2,00m.

• Material: otel.

• Finisaj: vopsit.

• Sistem de conectare: cu pini.

• Cantitate inclusa: 2 bucati.

• Greutate unitara: 17,60 kg.

• Greutate cumulata: 35,20 kg.

Cadrele pot fi integrate in structuri Mercury cu mai multe travei si niveluri, in limitele configuratiilor tehnice admise.

Garduri duble Mercury vopsite 1800mm - 2 bucati

Produs inclus: Balustrade duble schela Mercury 1.80m vopsite

Cod: ELSCH000-SPONV0001

Gardurile duble Mercury sunt elemente metalice prefabricate destinate configuratiilor de schela cu garduri.

In MERCURY-009, cele doua garduri inlocuiesc diagonalele si orizontalele separate utilizate in variantele comerciale Mercury cu elemente individuale.

Caracteristici:

• Denumire comerciala: gard schela Mercury.

• Denumire alternativa: balustrada dubla Mercury.

• Lungime nominala: 1800mm / 180cm / 1,80m.

• Material: otel.

• Finisaj: vopsit.

• Sistem: Mercury cu pini.

• Cantitate inclusa: 2 bucati.

• Greutate unitara: 6,40 kg.

• Greutate cumulata: 12,80 kg.

Ambele garduri Mercury sunt incluse in pretul modulului MERCURY-009.

Functia lor structurala si de protectie depinde de pozitia de montaj si de configuratia aprobata. Nu se presupune ca acestea inlocuiesc automat toate elementele de contravantuire necesare.

Podine metalice zincate 1800x500mm - 2 bucati incluse

Produs inclus: Podina metalica zincata 1800x500mm FAV de dreapta

Cod: ELSCH003-PIANZ0011/12

MERCURY-009 include doua podine metalice zincate, destinate realizarii platformei de lucru in configuratia de schela corespunzatoare.

Caracteristici:

• Lungime nominala: 1800mm / 180cm / 1,80m.

• Latime nominala: 500mm / 50cm / 0,50m.

• Material: otel.

• Finisaj: zincat.

• Cantitate inclusa: 2 bucati.

• Greutate unitara: 14,80 kg.

• Greutate cumulata: 29,60 kg.

• Latime nominala cumulata: 1000mm / 100cm.

Ambele podine metalice zincate sunt incluse in pret.

Podinele trebuie asezate pe suporturile corespunzatoare si fixate conform instructiunilor sistemului. Este necesara sustinerea la ambele capete si verificarea orientarii si compatibilitatii geometrice.

Platforma metalica cu doua podine

Configuratia cu doua podine de 500mm permite obtinerea unei latimi nominale cumulate de 1000mm, in conditiile unui montaj compatibil.

Avantaje:

• Doua platforme metalice incluse in pachet.

• Finisaj zincat pentru protectie anticoroziva.

• Dimensiuni nominale adaptate traveii Mercury de 1800mm.

• Posibilitatea completarii structurii cu podine cu trapa si scari, achizitionate separat.

• Utilizare in configuratii de lucru aprobate pentru sistemul Mercury.

Comparatie intre modulele Mercury cu garduri

MERCURY-009 este varianta cu doua garduri duble vopsite si doua podine metalice zincate incluse.

Avantajele modulului MERCURY-009

Configuratie comerciala cu doua podine incluse

Produsul contine doua podine metalice zincate, fara necesitatea achizitionarii lor separate pentru configuratia prezentata.

Doua garduri duble Mercury

Modulul include garduri metalice prefabricate, in locul diagonalelor si orizontalelor separate din alte configuratii comerciale Mercury.

Sistem italian cu pini

Mercury utilizeaza sistemul italian de conectare cu pini, specific schelelor ponteggio a perni.

Componente metalice vopsite si podine zincate

Cadrele si gardurile sunt vopsite, iar podinele metalice incluse sunt zincate.

Posibilitate de extindere

Modulul poate fi completat cu cadre suplimentare, semicadre, baze, ancoraje, parapeti, borduri, scari, console si alte accesorii compatibile.

Elemente si accesorii optionale pentru schela Mercury

Accesoriile suplimentare prezentate mai jos nu sunt incluse in MERCURY-009 si se achizitioneaza separat. Componentele de acelasi tip cu cele incluse pot fi comandate suplimentar pentru extinderea structurii.

1. Cadre, semicadre si cadre speciale

2. Garduri, balustrade, orizontale si diagonale

3. Podine metalice, platforme cu trapa si scari

4. Parapeti terminali, inchideri si borduri

5. Baze fixe si baze reglabile

6. Console zincate si brate de sustinere

Consolele sunt utilizate pentru montaj schela in consola, cu iesire in exteriorul structurii principale.

In configuratiile tehnice corespunzatoare, consola de 55cm este asociata unei podine, cea de 105cm la doua podine, iar cea de 150cm la trei podine metalice. Podinele si bratele necesare se achizitioneaza separat.

Pentru ELSCH000-PUMEZ0002, denumirea comerciala contine o neconcordanta dimensionala; lungimea tehnica indicata este 150cm si trebuie verificata.

7. Paravane de protectie impotriva caderii obiectelor

Paravanele sunt destinate realizarii unor ecrane inclinate de protectie impotriva caderii obiectelor. Au lungimea nominala de 2000mm si permit configuratii cu iesire exterioara de aproximativ 1500mm.

Podinele necesare se achizitioneaza separat. Paravanele nu sunt platforme de circulatie.

8. Pasaje pietonale

Pasajele permit configuratii speciale cu deschidere nominala de 3,60m, conform proiectului tehnic. Nu se presupune capacitatea de sustinere a traficului auto fara documentatie specifica.

9. Ancoraje, cuplaje si sigurante

Ancorajul cu cioc necesita un cuplaj fix corespunzator, achizitionat separat. Tipul si numarul ancorajelor se stabilesc prin proiectul de montaj.

10. Roti pentru configuratii speciale

Roata cauciuc cu frana 230kgf 40x190cm

Cod: ORC0-RUOTN0002

• Greutate unitara: 3,95 kg.

• Capacitate nominala declarata: 230kgf.

• Prevazuta cu sistem de franare.

Utilizarea in structuri Mercury necesita verificarea compatibilitatii si a stabilitatii.

11. Rastele si paleti metalici

Rastel schela vopsit

Cod: ELSCH007-CONTV0005

Rastelul metalic vopsit este destinat organizarii, depozitarii si transportului elementelor de schela.

• Material: otel.

• Finisaj: vopsit.

• Greutate unitara: 68,00 kg.

• Latime nominala cadre: 105cm.

• Configuratie comerciala mentionata: 39 cadre verticale si 16 cadre orizontale, in total 55 de cadre.

Rastelul este un accesoriu logistic si nu face parte din structura de lucru.

Compatibilitate cu alte sisteme italiene de schela

Mercury face parte din categoria schelelor metalice italiene cu pini, cunoscute sub denumirea ponteggio a perni.

Pe piata sunt intalnite si sisteme precum Ceta, Comipont, Edilponte, Marcegaglia, Messersi, Carpedil, Pilosio, Ghera, Goffi, Realpont, Eurotempo si Socome.

Mentionarea acestor denumiri nu reprezinta confirmarea compatibilitatii directe. Interconectarea elementelor provenite din sisteme diferite necesita verificarea dimensiunilor, geometriei, punctelor de fixare si documentatiei tehnice.

Montaj si siguranta

MERCURY-009 este un modul comercial cu doua cadre Mercury, doua garduri duble Mercury si doua podine metalice zincate.

Denumirea „modul complet cu garduri si doua podine” se refera la componentele incluse in pachet, nu la o schela independenta completa si gata de utilizare.

Podinele trebuie sustinute si fixate corespunzator la ambele capete, conform configuratiei tehnice.

Pentru realizarea unei structuri functionale pot fi necesare baze, ancoraje, parapeti terminali, borduri, sisteme de acces si alte elemente de protectie.

Gardurile duble nu trebuie considerate automat inlocuitori pentru toate elementele de contravantuire sau pentru un sistem complet de protectie laterala.

Montajul trebuie realizat de personal competent, conform instructiunilor sistemului Mercury si proiectului tehnic.

Greutate

Greutate totala MERCURY-009: 77,60 kg.

Greutatea nu include accesoriile optionale sau ambalajele.

Aplicatii

• Constructii civile si industriale.

• Renovari si reabilitari de fatade.

• Lucrari de termoizolatii.

• Montaj termosisteme.

• Tencuieli si zugraveli exterioare.

• Lucrari de zidarie.

• Restaurarea cladirilor.

• Lucrari de intretinere.

• Configuratii modulare de schela Mercury.

• Extinderea structurilor de schela cu pini.

• Realizarea configuratiilor Mercury cu garduri duble.

• Configuratii cu doua podine metalice zincate incluse.

• Completarea structurilor existente cu cadre si garduri compatibile.

• Configuratii cu semicadre si cadre speciale.

• Structuri cu console si pasaje, conform proiectului tehnic.

Productie italiana - Made in Italy.
