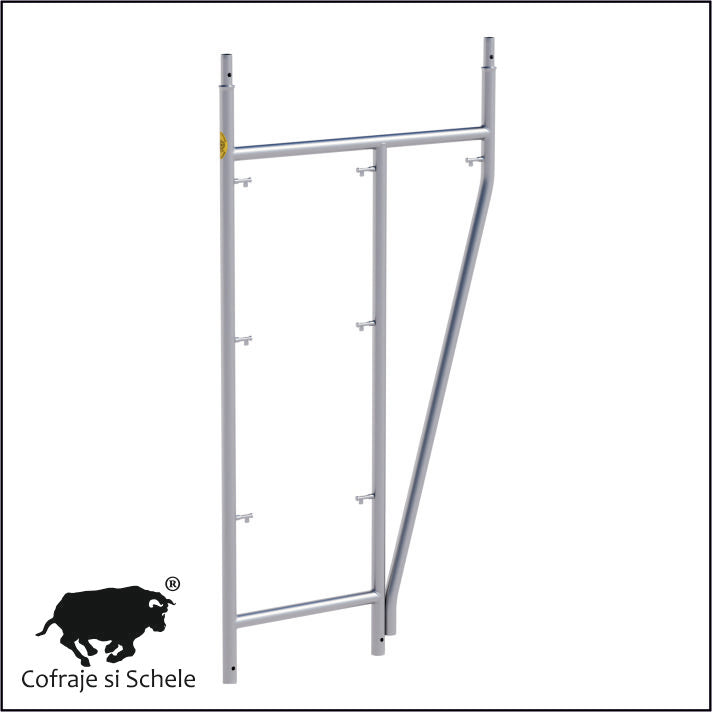

Cadru de pornire Mercury cu baza ingusta 60 cm si extensie la 105 cm, 7 pini, zincat la cald - Made in Italy

SKU: ELSCH000-STAMZ0002

Cadru de pornire Mercury cu baza ingusta de 60 cm si extensie superioara la 105 cm, prevazut cu 7 pini forjati, realizat din otel zincat la cald, destinat configuratiilor de schela metalica italiana Mercury cu pini/ciocuri.

Acest cadru special de tranzitie se utilizeaza impreuna cu cadrul ingust Mercury de 60 cm, cod STAMZ0001, pentru realizarea schelelor in spatii de pornire si acces inguste, unde latimea disponibila la nivelul solului este limitata.

Combinatia celor doua elemente permite realizarea unei configuratii cu latime redusa de 600 mm la baza, cu trecere la latimea standard de 1050 mm in partea superioara, pentru continuarea schelei cu elementele corespunzatoare sistemului Mercury.

Cunoscut si sub denumirile de cadru de pornire schela, cadru ingust cu extensie, cadru de tranzitie schela, cadru schela 60-105 cm, cadru cu 7 pini, cadru zincat pentru acces ingust sau cadru schela italiana cu pini, produsul face parte din gama Mercury.

Finisajul prin zincare la cald asigura protectia anticoroziva a suprafetei metalice, fiind potrivit pentru utilizarea in conditii de santier si expunere la exterior.

Inaltimea cadrului este de 2000 mm, latimea superioara este de 1050 mm, iar latimea bazei este de 600 mm.

Greutate aproximativa: 24,15 kg/buc.

Specificatii tehnice

• Sistem: Mercury

• Tip produs: cadru de pornire cu baza ingusta si extensie superioara

• SKU: ELSCH000-STAMZ0002

• Latime baza: 600 mm / 60 cm / 0,60 m

• Latime superioara: 1050 mm / 105 cm / 1,05 m

• Inaltime: 2000 mm / 200 cm / 2,00 m

• Numar pini: 7

• Tip pini: forjati

• Material: otel

• Finisaj: zincat la cald

• Protectie anticoroziva: zincare la cald

• Configuratie: baza ingusta cu extensie superioara la latimea standard

• Element asociat pentru pornire ingusta: STAMZ0001

• Greutate aproximativa: 24,15 kg/buc.

• Productie: Italia - Made in Italy

Cadru de pornire Mercury 60-105 cm cu 7 pini, zincat la cald

Cadrul de pornire Mercury este conceput pentru configuratiile de schela cu latime redusa la baza, de 60 cm, si extindere la 105 cm in partea superioara.

Aceasta geometrie permite adaptarea schelei la amplasamente unde latimea disponibila la nivelul inferior este limitata, dar structura trebuie continuata cu elementele corespunzatoare latimii standard Mercury de 105 cm.

Cadrul dispune de 7 pini forjati, destinati conectarii elementelor corespunzatoare sistemului de schela italiana cu pini.

Prin constructia sa, cadrul de tranzitie se diferentiaza atat de cadrul Mercury standard de 105 cm, cat si de cadrul ingust Mercury de 60 cm.

Varianta zincata la cald ofera protectie anticoroziva si este destinata utilizarii repetate in lucrari de constructii, renovari si reabilitari, cu respectarea conditiilor de exploatare si intretinere.

Utilizare impreuna cu cadrul ingust Mercury de 60 cm

Cadrul de tranzitie ELSCH000-STAMZ0002 se utilizeaza impreuna cu cadrul ingust Mercury STAMZ0001, pentru configurarea schelelor in spatii de pornire si acces inguste.

Cadrul ingust Mercury de 60 cm are 6 pini, inaltimea de 2000 mm, latimea de 600 mm si greutatea aproximativa de 17 kg.

Cele doua elemente indeplinesc functii complementare:

• STAMZ0001 - Cadru ingust Mercury, zincat la cald, cu latime de 600 mm, destinat configuratiilor cu latime redusa.

• ELSCH000-STAMZ0002 - Cadru de tranzitie Mercury, zincat la cald, cu baza de 600 mm si extensie superioara la 1050 mm, pentru trecerea la latimea standard.

Aceasta combinatie este destinata situatiilor in care amplasamentul nu permite utilizarea unui cadru standard de 105 cm la nivelul inferior.

Este utila in pasaje, zone de acces cu latime redusa si alte amplasamente unde configuratia schelei necesita adaptarea geometriei de pornire.

Important: Utilizarea impreuna a celor doua cadre nu elimina necesitatea verificarii stabilitatii, ancorarii si configuratiei structurale a schelei.

Diferente intre cadrele Mercury zincate la cald

Important: Cadrul ingust Mercury STAMZ0001 se utilizeaza impreuna cu cadrul de tranzitie ELSCH000-STAMZ0002, pentru realizarea configuratiilor de schela cu pornire in spatii inguste si continuare la latimea standard de 1050 mm.

Variante constructive

• ELSCH000-STAMZ0002 - Cadru de pornire 60-105 cm, 7 pini, zincat la cald, 24,15 kg.

• ELSCH000-STAMV0002 - Cadru de pornire 60-105 cm, 7 pini, vopsit, 23,55 kg.

• STAMZ0001 - Cadru ingust 60 cm, 6 pini, zincat la cald, 17 kg.

• ELSCH000-STAMV0001 - Cadru ingust 60 cm, 6 pini, vopsit, 16,6 kg.

Variantele vopsite si zincate la cald au configuratii dimensionale corespunzatoare, diferenta principala fiind finisajul de suprafata si greutatea.

Elemente compatibile din sistemul Mercury

• STAMZ0001 - Cadru ingust Mercury 60 cm, cu 6 pini, zincat la cald, H 200 cm, aprox. 17 kg. Element utilizat impreuna cu cadrul de tranzitie ELSCH000-STAMZ0002 pentru pornirea schelei in spatii inguste.

• ELSCH000-MERCURYV - Cadru schela cu 6 pini vopsit, 1050 x 2000 mm, aprox. 17,6 kg

• ELSCH000-MERCURYZ - Cadru schela cu 6 pini zincat la cald, 1050 x 2000 mm, aprox. 18,6 kg

• ELSCH000-MERCURYV2 - Semicadru schela cu 3 pini vopsit, 1050 x 1200 mm, aprox. 12,9 kg

• ELSCH000-MERCURYZ2 - Semicadru schela cu 3 pini zincat la cald, 1050 x 1200 mm, aprox. 13,65 kg

• ELSCH001-MERCURYV - Orizontala cu gaura pentru schela italiana cu pini, vopsita, aprox. 2,2 kg

• ELSCH001-MERCURYZ - Orizontala cu gaura pentru schela italiana cu pini, zincata la cald, aprox. 2,3 kg

• ELSCH002-MERCURYV - Diagonala cu gaura pentru schela italiana cu pini, vopsita, aprox. 2,55 kg

• ELSCH002-MERCURYZ - Diagonala cu gaura pentru schela italiana cu pini, zincata la cald, aprox. 2,65 kg

• ELSCH000-SPONV0001 - Balustrada dubla / spondina / gard dublu schela vopsit, 1842 x 600 mm

• ELSCH000-SPONZ0001 - Balustrada dubla / spondina / gard dublu schela zincat la cald, 1842 x 600 mm

• ELSCH012-PARAV0001 - Parapet terminal cu 2 pini, 1 m, vopsit

• ELSCH012-PARAZ0001 - Parapet terminal cu 2 pini, 1 m, zincat la cald

• ELSCH012-PARAV0002 - Parapet terminal dublu 1,80 m, vopsit, cu cuplaj

• ELSCH012-PARAZ0002 - Parapet terminal dublu 1,80 m, zincat la cald, cu cuplaj

Podine, acces si protectie

• ELSCH003 - Podina metalica zincata, 1800 x 500 mm

• ELSCH004 - Podina metalica zincata cu trapa, 1800 x 500 mm

• ELSCH005 - Scara zincata pentru schela, H 2000 mm

• FERMZ0001 - Bordura zincata pentru schela, 1 m

• Bordura zincata pentru schela, 1,8 m

• GANCZ0018 - Carlig axial zincat Ø8 mm

Baze si reglaje

• ELSCH006-0401 - Talpa fixa zincata la cald

• ELSCH006-V0302 - Baza reglabila 33 cm vopsita

• ELSCH006-Z0304 - Baza reglabila 33 cm zincata

• ELSCH006-V0304 - Baza reglabila 50 cm vopsita

• ELSCH006-Z0308 - Baza reglabila 50 cm zincata

• ELSCH006-V0306 - Baza reglabila 70 cm vopsita

• ELSCH006-Z0312 - Baza reglabila 70 cm zincata

• ELSCH006-V0307 - Baza reglabila 100 cm vopsita

• ELSCH006-Z0314 - Baza reglabila 100 cm zincata

Acces si mobilitate

• ELSCH000-CANCZ0002 - Poarta de inchidere Mercury zincata, cu opritor de picior

• ORC0 - Roata pivotanta cu frana Ø200 mm

Console si ancorare

• ELSCH000-MENSZ0002 - Consola mica 1,05 m

• ELSCH000-MENSZ0003 - Contrafisa consola mare 1,50 m

• ELSCH000-MENSZ0005 - Contrafisa consola 0,55 m

• TUANZ0002 - Teava de ancorare L 500 mm

Rasteluri pentru schela

- ELSCH007V - Rastel schela vopsit / palet metalic vopsit

Elementele enumerate fac parte din gama Mercury si din accesoriile utilizate cu aceasta. Combinatiile efective de montaj trebuie verificate in functie de geometria si configuratia schelei.

Denumiri alternative si termeni comerciali

Cadru de pornire Mercury, cadru pornire schela, cadru baza ingusta zincat, cadru schela ingust zincat, cadru de tranzitie, cadru de trecere 60-105 cm, cadru cu extensie superioara, cadru schela 7 pini, cadru cu pini forjati, cadru zincat la cald, cadru de baza schela, cadru schela italiana cu pini, cadru schela cu ciocuri, cadru metalic zincat, cadru pornire 60 cm, cadru extensie 105 cm, cadru acces ingust, cadru pentru spatii inguste, cadru de pornire pentru pasaje inguste.

Greutate

24,15 kg/buc.

Aplicatii

Cadrul de pornire Mercury cu baza ingusta de 60 cm si extensie superioara la 105 cm este destinat configuratiilor de schela metalica italiana cu pini in care este necesara adaptarea latimii structurii la nivelul bazei.

Se utilizeaza impreuna cu cadrul ingust Mercury de 60 cm, STAMZ0001, pentru spatii de pornire si acces inguste.

Principalele aplicatii includ:

• Realizarea schelelor in spatii de pornire si acces inguste.

• Utilizare impreuna cu cadrul ingust Mercury de 60 cm, STAMZ0001.

• Trecerea de la configuratia ingusta de 60 cm la latimea superioara de 105 cm.

• Adaptarea schelelor la pasaje si zone cu spatiu limitat la nivelul solului.

• Configurarea schelelor in zone unde spatiul disponibil la baza este limitat.

• Lucrari de fatada, zidarie, tencuieli si finisaje.

• Lucrari de termoizolatii si montaj termosisteme.

• Lucrari de renovare si reabilitare a cladirilor.

• Lucrari de constructii care necesita configuratii speciale de pornire.

• Utilizare in medii exterioare unde este necesara protectia anticoroziva oferita de zincarea la cald.

Utilizarea cadrului cu baza ingusta si extensie superioara necesita verificarea configuratiei structurale, a stabilitatii, a ancorarii si a conditiilor de montaj.

Productie italiana - Made in Italy.
