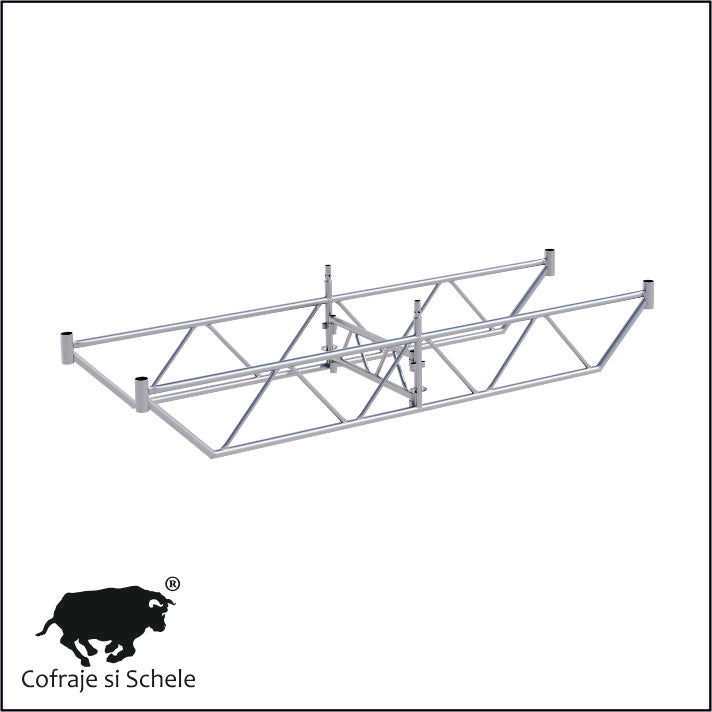

Pasaj pietonal universal pentru schela italiana 360 cm - Structura metalica pentru treceri pietonale, zincata la cald, Made in Italy

Cod produs: ELSCH000-PASSZ0001

Pasajul pietonal universal pentru schela italiana de 360 cm (3,60 m) este un element structural metalic destinat realizarii unor deschideri de trecere la baza schelelor de constructii, permitand organizarea accesului pietonal in zonele in care structura schelei trebuie adaptata pentru a nu bloca circulatia.

Modelul ELSCH000-PASSZ0001 este varianta zincata la cald, destinata integrarii in configuratii compatibile ale schelelor metalice italiene cu pini (a perni) sau cu inele (a boccole).

In terminologia italiana, acest tip de element este cunoscut sub denumirea de passo carraio, fiind utilizat pentru realizarea unor deschideri structurale in schela, in locurile in care montarea cadrelor verticale obisnuite ar impiedica trecerea.

Pasajul permite adaptarea structurii schelei in dreptul intrarilor in cladiri, al acceselor comerciale, al trotuarelor si al altor zone unde este necesara mentinerea circulatiei pietonale pe durata lucrarilor.

Rolul principal al pasajului este realizarea unei deschideri structurale in schela, nu formarea unei platforme de lucru si nici protectia independenta a pietonilor.

Produsul este fabricat in Italia, beneficiaza de finisaj zincat la cald pentru protectie anticoroziva si are o greutate aproximativa de 70,00 kg.

Specificatii tehnice

Nota tehnica: Lungimea nominala de 3600 mm nu reprezinta automat latimea libera efectiva a pasajului. Aceasta, impreuna cu inaltimea libera si capacitatea portanta, trebuie stabilita pentru configuratia completa de montaj.

Ce este un pasaj pietonal pentru schela?

Pasajul pietonal este un element structural utilizat pentru realizarea unei deschideri de trecere la baza schelei metalice.

In configuratiile obisnuite, cadrele verticale ale schelei sunt amplasate la distante stabilite de sistem. In anumite situatii, pozitia acestora poate impiedica accesul pietonal sau utilizarea normala a intrarilor unei cladiri.

Prin utilizarea unui element de tip passo carraio, se poate realiza o deschidere structurala mai mare, fara amplasarea unui cadru vertical obisnuit in interiorul zonei de trecere, cu conditia ca aceasta configuratie sa fie prevazuta si verificata tehnic.

Pasajele pietonale sunt utile in special pentru:

• Accesul in cladiri aflate in renovare.

• Mentinerea intrarilor comerciale.

• Realizarea trecerilor pietonale la baza schelei.

• Adaptarea schelei la trotuare si zone de circulatie.

• Lucrari de reabilitare a fatadelor.

• Lucrari de renovare a cladirilor rezidentiale.

• Interventii la cladiri cu acces pietonal permanent.

Pasajul pietonal nu reprezinta singur un tunel pietonal complet protejat. Pentru utilizarea in zone cu circulatie publica trebuie prevazute separat masurile de protectie impotriva caderii obiectelor si celelalte masuri de securitate necesare.

Pasaj pietonal 360 cm - Dimensiuni si configuratie

Modelul ELSCH000-PASSZ0001 are lungimea nominala de:

• 360 cm

• 3600 mm

• 3,60 m

Ansamblul este prevazut cu o traversa de legatura cu dimensiunea nominala de:

• 100 cm

• 1000 mm

• 1,00 m

Aceste dimensiuni identifica varianta comerciala a pasajului.

Lungimea de 360 cm

Lungimea nominala permite realizarea unei deschideri structurale corespunzatoare configuratiei prevazute pentru acest model.

Pasajul poate fi integrat in structura schelei pentru realizarea accesului in zone unde cadrele verticale obisnuite ar impiedica trecerea.

Traversa de legatura de 100 cm

Elementul transversal de legatura face parte din configuratia ansamblului si contribuie la conectarea componentelor structurale conform solutiei de montaj.

Latimea si inaltimea libera

Dimensiunile efective disponibile pentru circulatie depind de pozitia elementelor, geometria ansamblului si configuratia schelei.

Lungimea nominala de 3,60 m nu garanteaza o latime libera de trecere de 3,60 m.

Structura metalica zincata la cald

Pasajul ELSCH000-PASSZ0001 este realizat din elemente metalice destinate utilizarii in structuri de schela.

Finisajul zincat la cald contribuie la protejarea suprafetelor metalice impotriva coroziunii.

Caracteristicile principale:

• Structura metalica pentru utilizare in configuratii de schela.

• Lungime nominala de 3600 mm.

• Traversa de legatura de 1000 mm.

• Finisaj zincat la cald.

• Protectie anticoroziva.

• Greutate aproximativa de 70,00 kg.

• Productie italiana.

Zincarea la cald este potrivita pentru elementele metalice utilizate in conditii de santier, unde suprafetele sunt expuse la umiditate si factori atmosferici.

Clasa otelului, grosimile profilelor, caracteristicile sudurilor si sarcinile admise nu sunt specificate pentru acest cod si trebuie verificate in documentatia tehnica a sistemului.

Ce inseamna Passo Carraio pentru schela?

Passo carraio este denumirea italiana utilizata pentru un element structural care permite realizarea unor deschideri in structura schelei.

Acest tip de element este folosit in configuratii unde trebuie asigurat un spatiu de trecere, fara ca structura verticala obisnuita sa obstructioneze accesul.

In functie de proiect si de caracteristicile sistemului, familia de elemente passo carraio poate fi utilizata pentru realizarea unor deschideri pietonale sau a altor tipuri de treceri.

Produsul ELSCH000-PASSZ0001 este prezentat comercial ca pasaj pietonal.

Denumirea italiana nu reprezinta o autorizare automata pentru circulatia autovehiculelor.

Utilizarea pentru alte tipuri de trafic necesita verificarea gabaritului liber, a configuratiei structurale si a conditiilor de exploatare.

Diferenta dintre pasaj pietonal si cadru obisnuit de schela

Pasajul nu este un substitut universal pentru orice cadru vertical.

Utilizarea sa trebuie prevazuta in configuratia tehnica a schelei, tinand cont de transmiterea sarcinilor si de stabilitatea intregii structuri.

Avantajele pasajului pietonal zincat la cald

Principalele avantaje ale modelului ELSCH000-PASSZ0001:

• Permite realizarea unor deschideri structurale la baza schelei.

• Poate facilita mentinerea circulatiei pietonale.

• Este util pentru lucrari de fatada la cladiri cu acces permanent.

• Permite adaptarea structurii schelei la intrari si alte zone de trecere.

• Poate fi integrat in configuratii compatibile ale schelelor italiene.

• Structura metalica destinata utilizarii in ansambluri de schela.

• Finisaj zincat la cald.

• Protectie anticoroziva.

• Element reutilizabil, dupa verificarea starii tehnice.

• Productie italiana.

Avantajele sunt conditionate de compatibilitatea cu sistemul si de montajul corect al structurii complete.

Pasaj pietonal zincat sau pasaj pietonal vopsit?

Gama cuprinde doua variante ale pasajului de 3,60 m, diferentiate prin finisaj si greutate.

Pasaj zincat - ELSCH000-PASSZ0001

Varianta zincata la cald beneficiaza de protectie anticoroziva prin zincare.

Este destinata configuratiilor in care se prefera elementele metalice zincate pentru utilizare in conditii de santier.

Pasaj vopsit - ELSCH000-PASSV001

Varianta vopsita beneficiaza de protectia oferita de stratul de vopsea aplicat pe suprafata metalica.

Necesita verificarea periodica a finisajului si intretinerea corespunzatoare a zonelor deteriorate.

Ambele variante au aceeasi destinatie generala: realizarea unor deschideri structurale pentru trecere la baza schelelor metalice italiene.

Compatibilitate cu schelele metalice italiene

Pasajul ELSCH000-PASSZ0001 este destinat utilizarii in configuratii compatibile ale schelelor metalice italiene.

Schele italiene cu pini - a perni

Compatibilitatea trebuie verificata in functie de geometria cadrelor, pozitia punctelor de conectare, distantele dintre elementele verticale si configuratia structurala a schelei.

Schele italiene cu inele - a boccole

Integrarea este posibila numai in configuratii compatibile, cu respectarea geometriei, a conexiunilor si a cerintelor tehnice ale sistemului.

Marci si sisteme de schela

Compatibilitatea poate fi verificata pentru configuratii ale marcilor:

• Ceta

• Comipont

• Edilponte

• Marcegaglia

• Messersi

• Carpedil

• Pilosio

• Ghera

• Goffi

• Realpont

• Eurotempo

• Socome

Mentionarea acestor marci nu reprezinta o garantie de compatibilitate pentru toate modelele.

Integrarea pasajului necesita verificarea dimensiunilor, geometriei, conexiunilor si rezistentei ansamblului complet.

Elemente si accesorii complementare

In functie de configuratia de montaj, realizarea unui pasaj pietonal in structura schelei poate necesita elemente suplimentare:

• Cadre metalice de schela compatibile.

• Elemente orizontale de legatura.

• Diagonale si contravantuiri.

• Elemente de conectare si fixare.

• Baze de sustinere.

• Elemente de ancorare.

• Podine metalice pentru nivelurile de lucru.

• Parapete si protectii laterale.

• Elemente de protectie impotriva caderii obiectelor.

Protectie suplimentara cu Parassasi

Pentru protectia suplimentara impotriva caderii obiectelor se pot utiliza, in configuratii compatibile, elementele:

ELSCH000-PARSV0001 - Parassasi vopsit

ELSCH000-PARSZ001 - Parassasi zincat la cald

Acestea se utilizeaza impreuna cu podine metalice zincate ELSCH003-PIANZ0011/12, montate in plan inclinat, pentru realizarea unui paravan exterior de protectie.

Elementele Parassasi si podinele metalice sunt produse separate si nu sunt incluse automat in pretul pasajului pietonal.

Montarea unui paravan inclinat nu inlocuieste verificarea masurilor de protectie necesare pentru circulatia pietonala.

Montaj si recomandari de siguranta

Pasajul pietonal trebuie montat numai conform documentatiei tehnice si proiectului de schela.

Inainte de utilizare trebuie verificate:

• Compatibilitatea pasajului cu sistemul de schela.

• Integritatea structurii metalice.

• Starea sudurilor si a elementelor de conectare.

• Pozitionarea corecta a elementelor de legatura.

• Stabilitatea structurii principale.

• Continuitatea contravantuirilor necesare.

• Ancorarea schelei.

• Capacitatea portanta a configuratiei complete.

• Dimensiunile libere pentru circulatia pietonala.

• Protectia impotriva caderii obiectelor.

• Delimitarea si semnalizarea traseului pietonal.

• Protectia persoanelor fata de lucrarile executate deasupra pasajului.

• Respectarea proiectului de montaj si a cerintelor de securitate.

Pasajul pietonal nu trebuie utilizat independent de structura schelei si nu trebuie montat prin eliminarea improvizata a cadrelor sau a altor elemente portante.

Orice configuratie care modifica transmiterea sarcinilor necesita verificare tehnica.

Denumiri alternative si termeni comerciali

Pasaj pietonal schela, pasaje pietonale schela, pasaj schela italiana, pasaj metalic schela, pasaj universal schela, pasaj schela 360 cm, pasaj schela 3,60 m, pasaj schela 3600 mm, pasaj zincat schela, pasaj zincat la cald, traversa pasaj schela, structura pasaj pietonal, deschidere pietonala schela, trecere pietonala schela, pasaj pentru pietoni, element pasaj schela, passo carraio, passo carraio ponteggio, passo carraio zincato, paso carraio schela, grinda pasaj schela, element structural pasaj, acces pietonal schela.

Greutate

70,00 kg/buc.

Aplicatii

Pasajul pietonal ELSCH000-PASSZ0001 este destinat realizarii unor deschideri de trecere in structura schelelor metalice italiene.

Principalele aplicatii:

• Realizarea pasajelor pietonale la baza schelei.

• Mentinerea accesului in cladiri aflate in renovare.

• Realizarea trecerilor in dreptul intrarilor.

• Adaptarea schelei la trotuare si zone de circulatie.

• Lucrari de reabilitare a fatadelor.

• Lucrari de renovare a cladirilor comerciale.

• Lucrari la cladiri rezidentiale.

• Lucrari de reparatii si intretinere.

• Configuratii de schela cu deschideri structurale.

• Lucrari de constructii in zone cu acces pietonal.

• Realizarea structurilor de schela adaptate geometriei cladirii.

• Completarea sistemelor de schela metalica italiana.

IMPORTANT: Pasajul ELSCH000-PASSZ0001 trebuie integrat intr-o configuratie de schela verificata tehnic. Nu reprezinta singur un tunel pietonal complet protejat si nu include automat elementele de acoperire, protectie sau semnalizare.

Productie italiana - Made in Italy.
