Brat de sustinere pentru consola schela 150 cm - Sprijin pentru montaj schela in consola, zincat la cald, Made in Italy

Cod produs: ELSCH000-PUMEZ0002

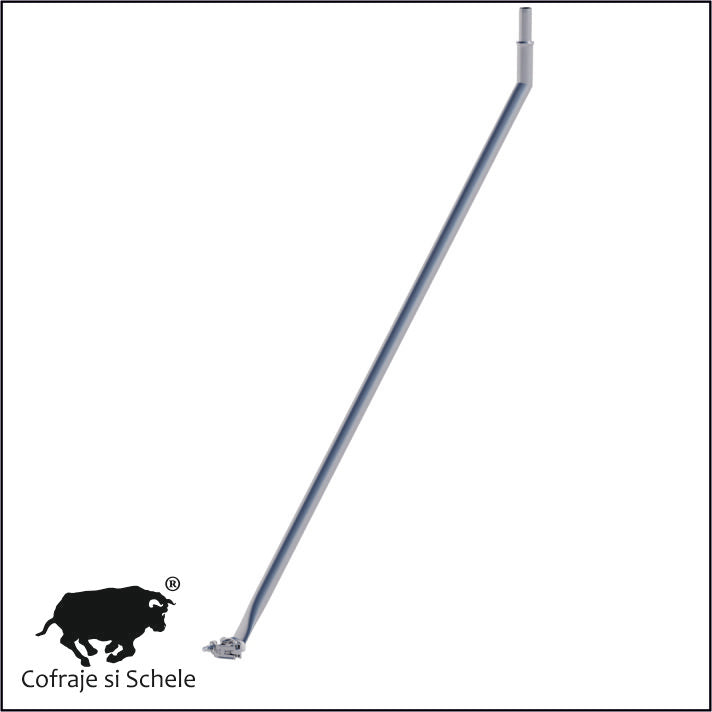

Brat metalic de sustinere pentru consola schela, cu dimensiunea nominala de 150 cm (1500 mm / 1,50 m), destinat sustinerii ansamblurilor de console utilizate pentru montajul schelei in consola, cu iesire in exteriorul structurii principale a schelei metalice italiene.

Bratul de sustinere ELSCH000-PUMEZ0002 este un element structural utilizat in configuratiile de schela care necesita extinderea laterala a platformei de lucru in afara liniei principale a cadrelor.

Acesta face parte din gama de accesorii pentru montajul schelelor in consola si este destinat utilizarii impreuna cu consolele metalice zincate din familia ELSCH000-MENSZ.

Bratul de sustinere este o componenta obligatorie a ansamblului de consola, nu un accesoriu optional.

Pentru realizarea platformei exterioare sunt necesare si podinele metalice zincate ELSCH003-PIANZ0011/12, in numarul corespunzator consolei utilizate.

Produsul este fabricat in Italia, beneficiaza de finisaj zincat la cald, pentru protectie anticoroziva, si are o greutate aproximativa de 9,50 kg.

Bratul este cunoscut si sub denumirile de brat sustinere consola, sprijin consola schela, brat de sprijin pentru consola, contrafisa de sustinere, brat consola exterior, suport inferior consola sau element de sustinere pentru montaj schela in consola.

Specificatii tehnice

Ce este un brat de sustinere pentru consola de schela?

Bratul de sustinere pentru consola este un element metalic destinat realizarii structurii de sprijin a unei console montate in exteriorul schelei.

In configuratiile de montaj in consola, platforma de lucru este extinsa lateral, in afara structurii principale a schelei.

Ansamblul este format din mai multe componente cu functii distincte:

• Consola metalica - elementul destinat realizarii extensiei laterale.

• Bratul de sustinere - elementul care contribuie la sustinerea ansamblului de consola.

• Podinele metalice - elementele care formeaza suprafata de lucru.

• Elementele de conectare si siguranta - componentele necesare realizarii configuratiei prevazute de sistem.

Bratul de sustinere contribuie la transmiterea solicitarilor din ansamblul de consola catre structura portanta a schelei, prin conexiunile prevazute de sistem.

Bratul ELSCH000-PUMEZ0002 nu reprezinta o consola completa si nu poate fi utilizat independent ca platforma de lucru.

Brat sustinere consola 150 cm - Dimensiune nominala

Modelul ELSCH000-PUMEZ0002 are dimensiunea nominala de:

• 150 cm

• 1500 mm

• 1,50 m

Aceasta dimensiune identifica modelul din gama de brate de sustinere pentru console.

Bratul de 150 cm este destinat configuratiilor de sustinere care necesita acest model, conform geometriei si cerintelor sistemului de schela.

Important: Dimensiunea nominala de 150 cm nu reprezinta automat distanta de iesire a platformei in exteriorul schelei.

Geometria efectiva a montajului depinde de consola, pozitia bratului, punctele de conectare si configuratia structurii principale.

Utilizare impreuna cu consolele pentru iesire in exteriorul schelei

Bratul ELSCH000-PUMEZ0002 face parte din gama de elemente de sustinere pentru consolele metalice italiene.

Familia de console pentru iesire in exterior cuprinde urmatoarele modele:

ELSCH000-MENSZ0005 - Consola pentru iesire in exterior 55 cm

• Dimensiune nominala: 55 cm / 550 mm / 0,55 m

• Finisaj: zincat la cald.

• Greutate aproximativa: 3,50 kg.

• Podina obligatorie: 1 bucata ELSCH003-PIANZ0011/12.

ELSCH000-MENSZ0002 - Consola pentru iesire in exterior 105 cm

• Dimensiune nominala: 105 cm / 1050 mm / 1,05 m

• Finisaj: zincat la cald.

• Greutate aproximativa: 8,40 kg.

• Podine obligatorii: 2 bucati ELSCH003-PIANZ0011/12.

ELSCH000-MENSZ0003 - Consola pentru iesire in exterior 150 cm

• Dimensiune nominala: 150 cm / 1500 mm / 1,50 m

• Finisaj: zincat la cald.

• Greutate aproximativa: 11,80 kg.

• Podine obligatorii: 3 bucati ELSCH003-PIANZ0011/12.

Toate consolele din aceasta familie necesita obligatoriu un brat de sustinere compatibil din gama ELSCH000-PUMEZ0001 / ELSCH000-PUMEZ0002.

Alegerea bratului corespunzator fiecarei console trebuie realizata conform geometriei si configuratiei tehnice a sistemului.

Apartenenta la aceeasi familie de produse nu garanteaza compatibilitatea fiecarui brat cu toate consolele.

Gama completa de brate de sustinere pentru console

Cele doua modele sunt destinate sustinerii ansamblurilor de console pentru iesire in exteriorul schelei.

Selectarea bratului trebuie realizata in functie de configuratia prevazuta pentru consola si de cerintele tehnice ale sistemului.

Podine metalice obligatorii pentru ansamblurile de console

Pentru realizarea platformelor exterioare se utilizeaza podine metalice zincate ELSCH003-PIANZ0011/12.

Caracteristicile podinei:

• Denumire: Podina metalica zincata pentru schela italiana.

• Cod produs: ELSCH003-PIANZ0011/12.

• Dimensiuni nominale: 1800 × 500 mm.

• Lungime: 180 cm / 1800 mm / 1,80 m.

• Latime: 50 cm / 500 mm / 0,50 m.

• Finisaj: zincat.

• Greutate aproximativa: 14,80 kg/buc..

Cantitatea obligatorie de podine este determinata de modelul consolei:

Pentru consola ELSCH000-MENSZ0003 de 150 cm sunt necesare obligatoriu 3 podine metalice zincate ELSCH003-PIANZ0011/12.

Bratul de sustinere nu inlocuieste podinele metalice. Acestea au functii distincte in cadrul ansamblului.

Bratul, consola si podinele sunt produse comercializate separat. Pretul acestui produs reprezinta exclusiv pretul bratului ELSCH000-PUMEZ0002.

Rolul bratului in montajul schelei in consola

Montajul schelei in consola presupune realizarea unei platforme de lucru extinse in exteriorul structurii principale.

Aceasta configuratie poate fi necesara atunci cand geometria cladirii impune adaptarea pozitiei platformei de lucru.

Bratul de sustinere face parte din ansamblul structural destinat sustinerii consolei.

In functie de configuratia tehnica, elementele ansamblului contribuie la transmiterea solicitarilor catre structura principala a schelei.

Montajul in consola modifica distributia sarcinilor si trebuie verificat pentru configuratia completa.

Nu se pot stabili sarcinile admise ale consolei sau ale platformei numai pe baza dimensiunii ori greutatii bratului.

Avantajele bratului de sustinere zincat la cald

Bratul ELSCH000-PUMEZ0002 beneficiaza de finisaj zincat la cald, destinat protejarii metalului impotriva coroziunii.

Principalele avantaje:

• Componenta destinata sustinerii ansamblurilor de console.

• Utilizare in configuratii de montaj schela in consola.

• Dimensiune nominala de 150 cm.

• Integrare cu console metalice compatibile.

• Finisaj zincat la cald pentru protectie anticoroziva.

• Utilizare in conditii de santier, conform instructiunilor sistemului.

• Componenta metalica reutilizabila.

• Productie italiana.

Zincarea la cald nu elimina necesitatea verificarii integritatii bratului, a sudurilor si a elementelor de conectare.

Compatibilitate cu schelele metalice italiene

Bratul de sustinere ELSCH000-PUMEZ0002 este destinat configuratiilor compatibile ale schelelor metalice italiene care permit montajul in consola.

Schele italiene cu pini - a perni

Poate fi utilizat in ansambluri compatibile ale schelelor cu pini, cu respectarea geometriei consolei, a elementelor de prindere si a configuratiei complete.

Schele italiene cu inele - a boccole

Poate fi utilizat si in configuratii compatibile ale schelelor cu inele sau bucse, atunci cand sistemul permite montajul ansamblului de consola.

Marci si sisteme de schela

Compatibilitatea poate fi verificata pentru configuratii ale marcilor:

• Ceta

• Comipont

• Edilponte

• Marcegaglia

• Messersi

• Carpedil

• Pilosio

• Ghera

• Goffi

• Realpont

• Eurotempo

• Socome

Mentionarea acestor marci nu reprezinta o garantie de compatibilitate pentru toate modelele.

Trebuie verificate geometria, prinderile, pozitia bratului si cerintele tehnice ale ansamblului.

Montaj si recomandari de siguranta

Montarea bratului de sustinere trebuie realizata conform documentatiei tehnice a sistemului de schela.

Inainte de utilizare trebuie verificate:

• Compatibilitatea bratului cu modelul de consola.

• Pozitia de montaj prevazuta pentru ansamblu.

• Integritatea bratului de sustinere.

• Integritatea consolei.

• Starea sudurilor si a elementelor de conectare.

• Existenta numarului obligatoriu de podine metalice.

• Fixarea corecta a podinelor.

• Stabilitatea structurii principale.

• Cerintele de ancorare.

• Sarcinile admise pentru configuratia completa.

• Necesitatea parapetelor si a protectiilor colective.

• Respectarea proiectului si a instructiunilor de montaj.

Nu se utilizeaza bratul independent si nu se improvizeaza configuratii de sustinere neprevazute de sistem.

Montajul trebuie realizat de personal competent, cu respectarea cerintelor aplicabile lucrarilor la inaltime.

Denumiri alternative si termeni comerciali

Brat sustinere consola, brate sustinere consola, brat consola schela, brate consola schela, brat sustinere schela, brate sustinere schela, brat sprijin consola, brate sprijin consola, sprijin consola schela, suport consola schela, contrafisa sustinere consola, brat zincat consola, brat metalic consola, suport inferior consola, brat pentru consola exterioara, brat pentru montaj schela in consola, brat sustinere exterior, element sustinere consola, brat sustinere consola 150 cm, brat consola 1500 mm, brat consola 1,50 m.

Greutate

9,50 kg/buc.

Aplicatii

Bratul de sustinere ELSCH000-PUMEZ0002 este destinat realizarii ansamblurilor de console pentru montajul schelei in consola, cu iesire in exteriorul structurii principale.

Principalele aplicatii includ:

• Sustinerea consolelor pentru iesire in exteriorul schelei.

• Montaj schela in consola.

• Realizarea extensiilor laterale ale platformelor de lucru.

• Configuratii de platforme exterioare pentru schela.

• Utilizare cu console compatibile din gama ELSCH000-MENSZ.

• Realizarea ansamblurilor cu podine metalice ELSCH003-PIANZ0011/12.

• Adaptarea schelei la geometria fatadei.

• Lucrari de constructii si zidarie.

• Lucrari de fatada.

• Lucrari de tencuieli si finisaje.

• Lucrari de termoizolatii si termosisteme.

• Lucrari de renovare si reabilitare.

• Lucrari de reparatii si intretinere.

• Inlocuirea bratelor deteriorate cu componente compatibile.

• Completarea stocurilor de accesorii pentru schele metalice italiene.

ATENTIE: Bratul ELSCH000-PUMEZ0002 se utilizeaza numai in ansambluri de console compatibile. Consolele ELSCH000-MENSZ0005, ELSCH000-MENSZ0002 si ELSCH000-MENSZ0003 necesita obligatoriu brate de sustinere si, respectiv, 1, 2 sau 3 podine metalice zincate ELSCH003-PIANZ0011/12.

Productie italiana - Made in Italy.
