Consola pentru iesire in exteriorul schelei 105 cm - Montaj schela in consola, zincata la cald, Made in Italy

Cod produs: ELSCH000-MENSZ0002

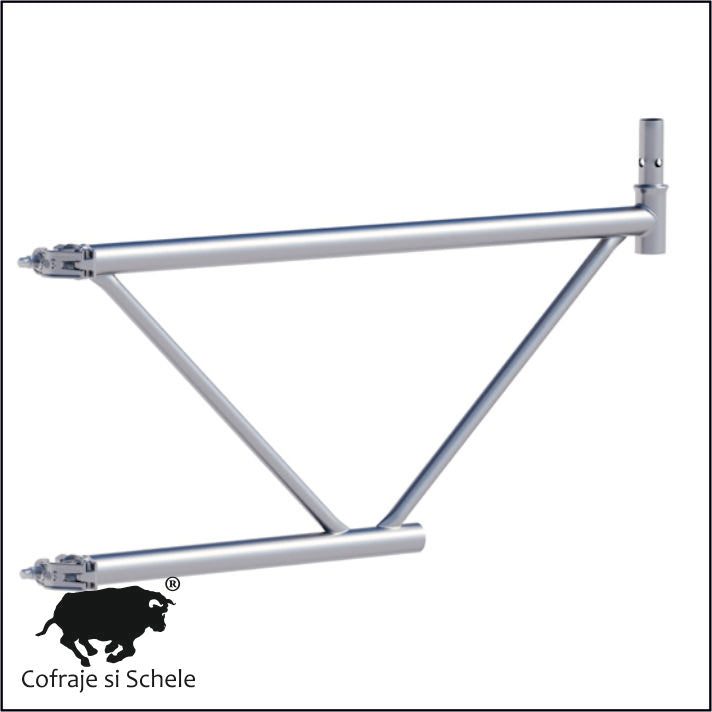

Consola metalica zincata la cald de 105 cm (1050 mm / 1.05 m), destinata montajului schelei in consola, cu iesire in exteriorul structurii principale a schelei metalice italiene.

Aceasta consola permite realizarea unei extensii laterale a platformei de lucru, in afara liniei principale a cadrelor de schela, in configuratii compatibile cu sistemul utilizat.

Produsul este destinat lucrarilor de constructii, renovari, reabilitari si executiei fatadelor, atunci cand este necesara realizarea unei platforme de lucru exterioare prin montajul schelei in consola.

Consola ELSCH000-MENSZ0002 necesita obligatoriu montarea a 2 bucati de podine metalice zincate ELSCH003-PIANZ0011/12 si utilizarea unui brat de sustinere compatibil din gama ELSCH000-PUMEZ0001 / ELSCH000-PUMEZ0002.

Consola nu se utilizeaza independent. Bratul de sustinere si podinele metalice reprezinta componente obligatorii ale configuratiei.

Produsul este fabricat in Italia, beneficiaza de finisaj zincat la cald si are o greutate aproximativa de 8,40 kg.

Specificatii tehnice

Ce este o consola pentru iesire in exteriorul schelei?

Consola pentru iesire in exteriorul schelei este un element metalic utilizat pentru realizarea unei extensii laterale a platformei de lucru in afara structurii principale a schelei.

Prin montarea consolelor se poate adapta configuratia schelei la particularitatile cladirii, atunci cand zona de lucru trebuie extinsa in exterior.

Acest tip de configuratie este cunoscut sub denumirile de:

• Montaj schela in consola.

• Schela in consola.

• Iesire schela in consola.

• Iesire laterala schela.

• Extindere exterioara schela.

• Consola exterioara schela.

• Platforma exterioara schela.

• Montaj consola schela.

• Consola pentru extinderea schelei.

Modelul ELSCH000-MENSZ0002 este o consola pentru iesire exterioara de 105 cm, pe care se monteaza obligatoriu 2 podine metalice zincate.

Consola reprezinta numai o componenta a ansamblului. Pentru realizarea platformei exterioare sunt necesare si bratul de sustinere, podinele si celelalte elemente prevazute de sistem.

Consola schela 105 cm - Iesire in exteriorul structurii

Modelul ELSCH000-MENSZ0002 are dimensiunea nominala de 105 cm, echivalenta cu:

• 1050 mm

• 1.05 m

• 105 cm

Aceasta dimensiune identifica modelul de consola din gama destinata montajului schelei in exterior.

Consola de 105 cm se utilizeaza in configuratii care necesita o extensie laterala a platformei de lucru.

Pentru acest model sunt prevazute 2 bucati de podine metalice zincate ELSCH003-PIANZ0011/12.

Important: Dimensiunea nominala de 105 cm nu reprezinta automat latimea utila finala a platformei. Aceasta depinde de geometria intregului ansamblu si de pozitionarea podinelor.

Configuratie obligatorie - Consola, brat de sustinere si 2 podine

ATENTIE: Consola ELSCH000-MENSZ0002 nu se utilizeaza independent.

Pentru realizarea ansamblului de iesire in exteriorul schelei sunt necesare urmatoarele componente:

1. Consola pentru iesire in exteriorul schelei

ELSCH000-MENSZ0002

• Dimensiune nominala: 105 cm / 1050 mm / 1.05 m

• Finisaj: zincat la cald.

• Greutate aproximativa: 8,40 kg.

• Functie: element pentru realizarea iesirii laterale in consola.

2. Brat de sustinere pentru consola

Bratul de sustinere este obligatoriu si se alege din gama compatibila:

ELSCH000-PUMEZ0001 - Brat de sustinere consola 1.05 m

• Dimensiune nominala: 105 cm / 1050 mm / 1.05 m.

• Finisaj: zincat la cald.

• Greutate aproximativa: 6,90 kg.

ELSCH000-PUMEZ0002 - Brat de sustinere consola 1.50 m

• Dimensiune nominala: 150 cm / 1500 mm / 1.50 m.

• Finisaj: zincat la cald.

• Greutate aproximativa: 9,50 kg.

Bratul de sustinere este obligatoriu pentru montajul consolei. Modelul si configuratia corespunzatoare se stabilesc conform cerintelor tehnice ale sistemului de schela.

Nu se utilizeaza consola fara brat de sustinere si nu se improvizeaza inlocuirea acestuia cu alte componente neverificate.

3. Doua podine metalice zincate pentru consola

ELSCH003-PIANZ0011/12

Pentru consola ELSCH000-MENSZ0002 se utilizeaza obligatoriu 2 bucati de podine metalice zincate.

Caracteristicile fiecarei podine:

• Denumire: Podina metalica zincata pentru schela italiana.

• Cod produs: ELSCH003-PIANZ0011/12.

• Dimensiuni nominale: 1800 × 500 mm.

• Lungime: 180 cm / 1800 mm / 1.80 m.

• Latime: 50 cm / 500 mm / 0.50 m.

• Finisaj: zincat.

• Greutate aproximativa: 14,80 kg/buc..

• Cantitate obligatorie pentru consola de 105 cm: 2 bucati.

Cele doua podine formeaza suprafata de lucru a iesirii in consola, in configuratia prevazuta pentru acest model.

Nu se recomanda montarea unei singure podine pe consola ELSCH000-MENSZ0002, deoarece configuratia stabilita pentru acest model necesita 2 podine.

Podinele trebuie montate cu respectarea geometriei sistemului, a reazemelor si a dispozitivelor de fixare prevazute.

Consola, bratul de sustinere si podinele sunt produse distincte. Pretul afisat pentru ELSCH000-MENSZ0002 nu include automat bratul de sustinere si cele 2 podine metalice.

Gama completa de console pentru iesire in exteriorul schelei

Gama cuprinde trei modele de console, diferentiate prin dimensiunea nominala, greutate si numarul obligatoriu de podine metalice.

Regula obligatorie pentru intreaga gama:

• Consola 55 cm - 1 podina metalica zincata.

• Consola 105 cm - 2 podine metalice zincate.

• Consola 150 cm - 3 podine metalice zincate.

Toate cele trei console se utilizeaza obligatoriu impreuna cu bratele de sustinere compatibile din gama ELSCH000-PUMEZ0001 / ELSCH000-PUMEZ0002.

Numarul podinelor si utilizarea bratului de sustinere trebuie respectate la configurarea ansamblurilor de iesire in exteriorul schelei.

Montaj schela in consola - Extinderea platformei spre exterior

Montajul schelei in consola este utilizat atunci cand platforma de lucru trebuie extinsa lateral, in afara structurii principale a schelei.

Consola de 105 cm permite realizarea unei configuratii de iesire exterioara cu 2 podine metalice zincate, in conditiile prevazute de sistemul de schela.

Acest tip de montaj poate fi necesar pentru adaptarea platformelor de lucru la particularitatile fatadelor sau ale altor elemente constructive.

Prin utilizarea consolelor si a bratelor de sustinere corespunzatoare se poate realiza o structura exterioara de sustinere a platformei.

Montajul in consola modifica distributia sarcinilor asupra schelei si trebuie verificat pentru ansamblul complet, inclusiv pentru ancorari, stabilitate si sarcinile admise.

Avantajele consolei zincate la cald

Consola ELSCH000-MENSZ0002 beneficiaza de finisaj zincat la cald, destinat protectiei metalului impotriva coroziunii.

Principalele avantaje:

• Permite realizarea configuratiilor de iesire in exteriorul schelei.

• Este destinata montajului schelei in consola.

• Permite utilizarea a 2 podine metalice zincate in configuratia prevazuta.

• Se utilizeaza cu brat de sustinere compatibil.

• Contribuie la adaptarea platformelor de lucru la geometria cladirii.

• Finisaj zincat la cald pentru protectie anticoroziva.

• Componenta metalica reutilizabila in configuratii compatibile.

• Productie italiana.

Zincarea la cald nu inlocuieste verificarea integritatii piesei, a conexiunilor si a celorlalte elemente de sustinere.

Compatibilitate cu schelele metalice italiene

Consola ELSCH000-MENSZ0002 este destinata configuratiilor compatibile ale schelelor metalice italiene.

Schele italiene cu pini - a perni

Produsul poate fi utilizat in configuratii compatibile ale schelelor cu pini, daca sistemul permite realizarea iesirilor in consola si utilizarea ansamblului complet de sustinere.

Schele italiene cu inele - a boccole

Consola poate fi utilizata si in configuratii compatibile ale schelelor cu inele sau bucse, cu respectarea geometriei de montaj, a bratului de sustinere si a podinelor prevazute.

Marci si sisteme de schela

Compatibilitatea poate fi verificata pentru configuratii ale marcilor:

• Ceta

• Comipont

• Edilponte

• Marcegaglia

• Messersi

• Carpedil

• Pilosio

• Ghera

• Goffi

• Realpont

• Eurotempo

• Socome

Mentionarea marcilor nu reprezinta o garantie de compatibilitate pentru toate modelele. Este necesara verificarea geometriei, a elementelor de prindere, a bratului de sustinere si a podinelor.

Recomandari de montaj si siguranta

Montarea consolei pentru iesire in exterior trebuie realizata conform documentatiei tehnice a sistemului de schela.

Inainte de utilizare trebuie verificate:

• Compatibilitatea consolei cu structura principala.

• Existenta bratului de sustinere obligatoriu.

• Alegerea bratului de sustinere corespunzator.

• Montarea celor 2 podine metalice ELSCH003-PIANZ0011/12.

• Fixarea corecta a ambelor podine.

• Integritatea consolei.

• Integritatea bratului de sustinere.

• Starea conexiunilor.

• Stabilitatea ansamblului.

• Cerintele de ancorare ale schelei.

• Sarcinile admise pentru configuratia completa.

• Necesitatea parapetelor si a celorlalte protectii colective.

• Respectarea proiectului si a instructiunilor de montaj.

Nu se utilizeaza consola fara brat de sustinere sau cu un numar insuficient de podine metalice.

Montajul trebuie efectuat de personal competent, cu respectarea cerintelor aplicabile lucrarilor la inaltime.

Denumiri alternative si termeni comerciali

Consola schela, console schela, consola pentru iesire schela, console pentru iesire schela, consola exterioara schela, console exterioare schela, consola exterior schela, consola de exterior schela, consola iesire exterior, console iesire exterior, consola pentru montaj in consola, consola montaj schela, consola laterala schela, consola extensie schela, consola zincata schela, consola cu doua podine, consola pentru doua podine, consola 105 cm, consola 1050 mm, consola 1.05 m, consola schela italiana, consola pentru platforma exterioara, suport consola schela, element extensie schela, schela in consola, iesire schela in consola, montaj schela in consola.

Greutate

8,40 kg/buc.

Aplicatii

Consola ELSCH000-MENSZ0002 este destinata realizarii iesirilor in exteriorul schelei, prin montajul schelei in consola, in configuratii compatibile.

Principalele aplicatii includ:

• Montaj schela in consola.

• Realizarea iesirilor laterale in exteriorul schelei.

• Extinderea platformelor de lucru in exteriorul structurii principale.

• Realizarea platformelor exterioare de lucru.

• Adaptarea schelei la geometria fatadei.

• Montarea a 2 podine metalice zincate ELSCH003-PIANZ0011/12.

• Utilizarea impreuna cu brat de sustinere compatibil.

• Lucrari de constructii si zidarie.

• Lucrari de fatada.

• Lucrari de tencuieli si finisaje.

• Lucrari de termoizolatii si termosisteme.

• Lucrari de renovare si reabilitare.

• Lucrari de reparatii si intretinere.

• Configuratii speciale de schela prevazute in proiectul tehnic.

ATENTIE: Consola ELSCH000-MENSZ0002 se utilizeaza obligatoriu impreuna cu un brat de sustinere compatibil ELSCH000-PUMEZ0001 / ELSCH000-PUMEZ0002 si cu 2 bucati de podine metalice zincate ELSCH003-PIANZ0011/12.

Productie italiana - Made in Italy.
