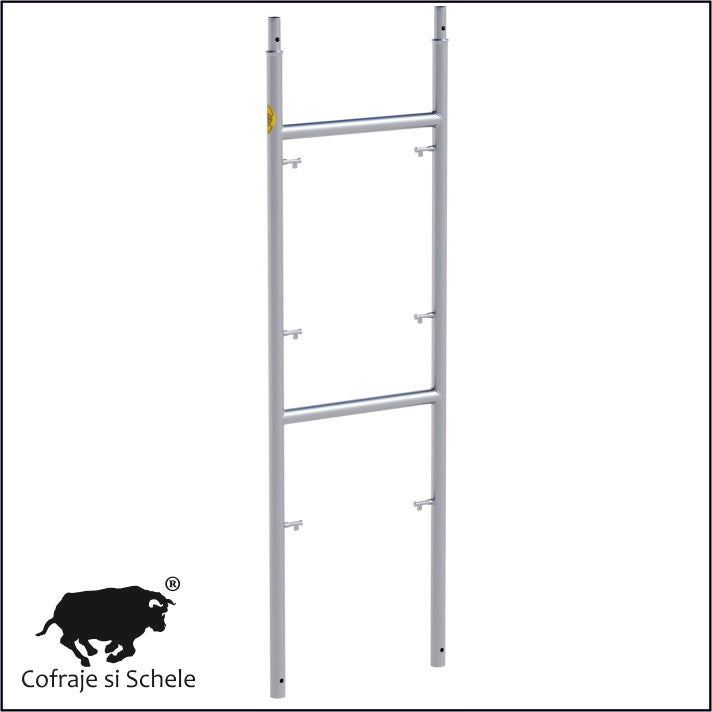

Cadru ingust Mercury 60 cm cu 6 pini, zincat la cald, H 200 cm - Made in Italy

SKU: ELSCH000-STAMZ0001

Cadru ingust Mercury cu latimea de 600 mm (60 cm), inaltimea de 2000 mm (200 cm) si 6 pini, realizat din otel zincat la cald, destinat sistemului de schela metalica italiana Mercury cu pini/ciocuri.

Acest cadru este destinat realizarii schelelor in spatii de pornire si acces inguste, unde latimea disponibila nu permite utilizarea unui cadru standard de 105 cm.

Cadrul ingust Mercury ELSCH000-STAMZ0001 se utilizeaza impreuna cu cadrul de tranzitie ELSCH000-STAMZ0002, prevazut cu 7 pini forjati, care permite trecerea de la latimea de 600 mm la latimea standard de 1050 mm in partea superioara.

Aceasta combinatie este utila pentru configurarea schelelor in pasaje, zone de acces inguste, spatii dintre cladiri si alte amplasamente unde este necesara o latime redusa la baza schelei.

Finisajul prin zincare la cald ofera protectie anticoroziva suprafetei metalice, fiind potrivit pentru utilizarea in conditii de santier, inclusiv in medii exterioare.

Produsul mai este cunoscut sub denumirile de cadru schela ingust, cadru Mercury 60 cm, cadru de pornire ingust, cadru de baza 600 mm, cadru schela italiana cu pini, cadru cu 6 pini zincat sau cadru pentru acces ingust.

Greutate aproximativa: 17 kg/buc.

Specificatii tehnice

• Sistem: Mercury

• Tip produs: cadru ingust pentru schela metalica cu pini

• SKU: ELSCH000-STAMZ0001

• Latime: 600 mm / 60 cm / 0,60 m

• Latime superioara: 600 mm / 60 cm

• Inaltime: 2000 mm / 200 cm / 2,00 m

• Numar pini: 6

• Material: otel

• Finisaj: zincat la cald

• Protectie anticoroziva: zincare la cald

• Configuratie: cadru ingust, fara extensie superioara

• Element asociat de tranzitie: ELSCH000-STAMZ0002

• Greutate aproximativa: 17 kg/buc.

• Productie: Italia - Made in Italy

Cadru ingust Mercury 600 mm pentru schela italiana cu pini

Cadrul ingust Mercury de 600 mm reprezinta o solutie constructiva pentru realizarea configuratiilor de schela cu latime redusa.

Spre deosebire de cadrul Mercury standard de 1050 mm, acest model are o latime de 600 mm, atat la baza, cat si in partea superioara.

Inaltimea de 2000 mm si configuratia cu 6 pini permit utilizarea sa in cadrul sistemului Mercury, conform geometriei si cerintelor de montaj.

Prin finisajul zincat la cald, suprafata metalica beneficiaza de protectie anticoroziva, ceea ce reprezinta un avantaj in utilizarea repetata pe santiere si in conditii de expunere la exterior.

Cadrul ingust este destinat in special situatiilor in care configuratia de pornire a schelei necesita adaptarea la spatii cu latime limitata.

Utilizare impreuna cu cadrul de tranzitie Mercury 60-105 cm

Cadrul ingust ELSCH000-STAMZ0001 se utilizeaza impreuna cu cadrul de tranzitie ELSCH000-STAMZ0002, pentru realizarea schelelor in spatii de pornire si acces inguste.

Cele doua elemente indeplinesc functii complementare:

• ELSCH000-STAMZ0001 - Cadru ingust Mercury de 600 mm, cu 6 pini, zincat la cald, H 2000 mm, greutate 17 kg.

• ELSCH000-STAMZ0002 - Cadru de pornire Mercury cu baza ingusta de 600 mm si extensie superioara la 1050 mm, cu 7 pini forjati, zincat la cald, H 2000 mm, greutate 24,15 kg.

Cadrul ingust permite realizarea configuratiei cu latime redusa, iar cadrul de tranzitie permite continuarea structurii la latimea standard Mercury de 1050 mm.

Aceasta combinatie poate fi utilizata in configuratii pentru:

• Pasaje si cai de acces inguste.

• Spatii dintre cladiri.

• Zone de lucru cu latime redusa la nivelul solului.

• Amplasamente unde nu este posibila utilizarea unui cadru standard de 105 cm la baza.

• Lucrari de renovare, reabilitare si intretinere in zone cu acces limitat.

Configuratia efectiva trebuie verificata din punctul de vedere al stabilitatii, ancorarii si conditiilor de montaj.

Diferente intre cadrele Mercury zincate la cald

Important: Cadrul ingust Mercury ELSCH000-STAMZ0001 si cadrul de tranzitie ELSCH000-STAMZ0002 sunt elemente complementare pentru configuratiile de schela cu pornire in spatii inguste.

Variante constructive

• ELSCH000-STAMZ0001 - Cadru ingust 600 mm, 6 pini, zincat la cald, 17 kg.

• ELSCH000-STAMV0001 - Cadru ingust 600 mm, 6 pini, vopsit, 16,6 kg.

• ELSCH000-STAMZ0002 - Cadru de tranzitie 600-1050 mm, 7 pini, zincat la cald, 24,15 kg.

• ELSCH000-STAMV0002 - Cadru de tranzitie 600-1050 mm, 7 pini, vopsit, 23,55 kg.

Variantele vopsite si zincate la cald au configuratii dimensionale corespunzatoare, diferenta principala fiind finisajul de suprafata si greutatea.

Elemente compatibile din sistemul Mercury

• ELSCH000-STAMZ0002 - Cadru de tranzitie Mercury 600-1050 mm, cu 7 pini forjati, zincat la cald, H 2000 mm, aprox. 24,15 kg. Element utilizat impreuna cu cadrul ingust ELSCH000-STAMZ0001 pentru configuratii de pornire in spatii inguste.

• ELSCH000-STAMV0001 - Cadru ingust Mercury 600 mm, cu 6 pini, vopsit, H 2000 mm, aprox. 16,6 kg

• ELSCH000-STAMV0002 - Cadru de tranzitie Mercury 600-1050 mm, cu 7 pini, vopsit, H 2000 mm, aprox. 23,55 kg

• ELSCH000-MERCURYV - Cadru standard Mercury cu 6 pini, vopsit, 1050 x 2000 mm, aprox. 17,6 kg

• ELSCH000-MERCURYZ - Cadru standard Mercury cu 6 pini, zincat la cald, 1050 x 2000 mm, aprox. 18,6 kg

• ELSCH000-MERCURYV2 - Semicadru Mercury cu 3 pini, vopsit, 1050 x 1200 mm, aprox. 12,9 kg

• ELSCH000-MERCURYZ2 - Semicadru Mercury cu 3 pini, zincat la cald, 1050 x 1200 mm, aprox. 13,65 kg

• ELSCH001-MERCURYV - Orizontala cu gaura pentru schela italiana cu pini, vopsita, aprox. 2,2 kg

• ELSCH001-MERCURYZ - Orizontala cu gaura pentru schela italiana cu pini, zincata la cald, aprox. 2,3 kg

• ELSCH002-MERCURYV - Diagonala cu gaura pentru schela italiana cu pini, vopsita, aprox. 2,55 kg

• ELSCH002-MERCURYZ - Diagonala cu gaura pentru schela italiana cu pini, zincata la cald, aprox. 2,65 kg

• ELSCH000-SPONV0001 - Balustrada dubla / spondina / gard dublu Mercury, vopsit, 1842 x 600 mm

• ELSCH000-SPONZ0001 - Balustrada dubla / spondina / gard dublu Mercury, zincat la cald, 1842 x 600 mm

• ELSCH012-PARAV0001 - Parapet terminal cu 2 pini, 1 m, vopsit

• ELSCH012-PARAZ0001 - Parapet terminal cu 2 pini, 1 m, zincat la cald

• ELSCH012-PARAV0002 - Parapet terminal dublu 1,80 m, vopsit, cu cuplaj

• ELSCH012-PARAZ0002 - Parapet terminal dublu 1,80 m, zincat la cald, cu cuplaj

Podine, acces si protectie

• ELSCH003 - Podina metalica zincata, 1800 x 500 mm

• ELSCH004 - Podina metalica zincata cu trapa, 1800 x 500 mm

• ELSCH005 - Scara zincata pentru schela, H 2000 mm

• FERMZ0001 - Bordura zincata pentru schela, 1 m

• Bordura zincata pentru schela, 1,8 m

• GANCZ0018 - Carlig axial zincat Ø8 mm

Baze si reglaje

• ELSCH006-0401 - Talpa fixa zincata la cald

• ELSCH006-V0302 - Baza reglabila 33 cm vopsita

• ELSCH006-Z0304 - Baza reglabila 33 cm zincata

• ELSCH006-V0304 - Baza reglabila 50 cm vopsita

• ELSCH006-Z0308 - Baza reglabila 50 cm zincata

• ELSCH006-V0306 - Baza reglabila 70 cm vopsita

• ELSCH006-Z0312 - Baza reglabila 70 cm zincata

• ELSCH006-V0307 - Baza reglabila 100 cm vopsita

• ELSCH006-Z0314 - Baza reglabila 100 cm zincata

Acces si mobilitate

• ELSCH000-CANCZ0002 - Poarta de inchidere Mercury zincata, cu opritor de picior

• ORC0 - Roata pivotanta cu frana Ø200 mm

Console si ancorare

• ELSCH000-MENSZ0002 - Consola mica 1,05 m

• ELSCH000-MENSZ0003 - Contrafisa consola mare 1,50 m

• ELSCH000-MENSZ0005 - Contrafisa consola 0,55 m

• TUANZ0002 - Teava de ancorare L 500 mm

Rasteluri pentru schela

- ELSCH007V - Rastel metalic pentru schela, vopsit

Elementele enumerate apartin gamei Mercury si accesoriilor asociate. Utilizarea lor intr-o configuratie concreta necesita verificarea dimensiunilor si a cerintelor tehnice de montaj.

Denumiri alternative si termeni comerciali

Cadru ingust Mercury, cadru schela 60 cm, cadru schela 600 mm, cadru de pornire ingust, cadru de baza ingust, cadru schela cu 6 pini, cadru schela cu ciocuri, cadru metalic zincat, cadru schela italiana, cadru schela acces ingust, cadru pentru pasaje inguste, cadru pentru spatii inguste, cadru de pornire Mercury, cadru schela cu latime redusa, cadru schela zincat la cald.

Greutate

17 kg/buc.

Aplicatii

Cadrul ingust Mercury de 600 mm este destinat configuratiilor de schela metalica italiana cu pini in care este necesara utilizarea unei latimi reduse la nivelul bazei sau pe tronsoanele corespunzatoare.

Se utilizeaza impreuna cu cadrul de tranzitie Mercury ELSCH000-STAMZ0002, pentru realizarea schelelor cu pornire in spatii inguste si continuare la latimea standard de 1050 mm.

Principalele aplicatii includ:

• Realizarea schelelor cu latime redusa de 600 mm.

• Pornirea schelelor in spatii de acces inguste.

• Configurarea schelelor in pasaje si zone de trecere cu latime limitata.

• Utilizare impreuna cu cadrul de tranzitie ELSCH000-STAMZ0002.

• Lucrari de fatada in amplasamente cu spatiu redus.

• Lucrari de zidarie, tencuieli si finisaje.

• Lucrari de termoizolatii si montaj termosisteme.

• Lucrari de renovare si reabilitare.

• Lucrari de intretinere in zone cu acces limitat.

• Utilizare in medii exterioare unde este necesara protectia anticoroziva oferita de zincarea la cald.

Configuratiile de schela cu latime redusa trebuie verificate in privinta stabilitatii, ancorarii, incarcarii admise si conditiilor de montaj.

Productie italiana - Made in Italy.
