Modul schela cu pini vopsita Mercury 7.2mp cu garduri si o podina metalica zincata inclusa

Cod produs: MERCURY-008

Modul schela metalica italiana Mercury cu pini, realizat din otel vopsit, cu doua cadre verticale, doua garduri duble Mercury si o podina metalica zincata inclusa. Configuratia comerciala de 7.2mp este destinata completarii si extinderii structurilor de schela pentru constructii, renovari, reabilitari de fatade, termoizolatii si lucrari de intretinere.

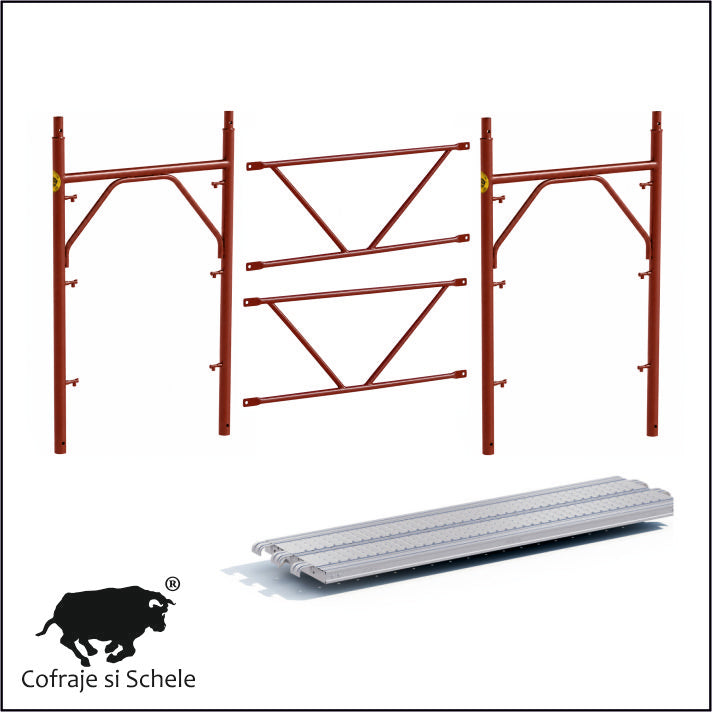

MERCURY-008 include 2 cadre metalice Mercury vopsite, 2 garduri duble Mercury vopsite si 1 podina metalica zincata, in total 5 componente.

IMPORTANT: O singura podina metalica zincata este inclusa in pret. Podinele suplimentare sunt optionale si se achizitioneaza separat.

Sistemul Mercury apartine categoriei schelelor italiene cu pini, cunoscute si sub denumirea ponteggio a perni.

Spre deosebire de configuratiile Mercury cu diagonale si orizontale separate, MERCURY-008 utilizeaza doua garduri metalice duble prefabricate, cu lungimea nominala de 1800mm.

Suprafata comerciala: 7.2mp.

Greutate totala: 62,80 kg.

Componenta completa MERCURY-008

Toate cele 5 componente sunt incluse in configuratia comercializata.

Nu sunt incluse diagonale separate, orizontale separate, podine suplimentare, baze, ancoraje sau alte accesorii.

Specificatii tehnice

Suprafata de 7.2mp reprezinta suprafata comerciala nominala a modulului, nu suprafata efectiva a podinei incluse. Dimensiunile sunt nominale si nu confirma gabaritul exterior al structurii montate.

Cadre schela Mercury vopsite cu pini - 2 bucati

Produs inclus: Cadru schela vopsit cu pini Mercury 1050x2000mm

Cod: ELSCH000-MERCURYV

Cele doua cadre Mercury reprezinta elementele verticale principale ale modulului. Sunt realizate din otel vopsit si prevazute cu pini pentru conectarea componentelor compatibile ale sistemului.

Caracteristici:

• Dimensiuni nominale: 1050x2000mm.

• Latime: 105cm / 1,05m.

• Inaltime: 200cm / 2,00m.

• Material: otel.

• Finisaj: vopsit.

• Sistem de conectare: cu pini.

• Cantitate inclusa: 2 bucati.

• Greutate unitara: 17,60 kg.

• Greutate cumulata: 35,20 kg.

Cadrele permit realizarea unei travei de schela Mercury, impreuna cu elementele de legatura, platformele si accesoriile corespunzatoare configuratiei tehnice.

Garduri duble schela Mercury vopsite 1800mm - 2 bucati

Produs inclus: Balustrade duble schela Mercury 1.80m vopsite

Cod: ELSCH000-SPONV0001

Gardurile duble Mercury sunt elemente metalice prefabricate utilizate in configuratiile de schela cu garduri.

In MERCURY-008 sunt incluse doua garduri vopsite, care inlocuiesc componentele comerciale formate din diagonale si orizontale separate ale variantei MERCURY-002.

Caracteristici:

• Denumire comerciala: gard schela Mercury.

• Denumire alternativa: balustrada dubla schela Mercury.

• Lungime nominala: 1800mm / 180cm / 1,80m.

• Material: otel.

• Finisaj: vopsit.

• Sistem: Mercury cu pini.

• Cantitate inclusa: 2 bucati.

• Greutate unitara: 6,40 kg.

• Greutate cumulata: 12,80 kg.

Ambele garduri duble Mercury sunt incluse in pretul modulului.

Functia de protectie sau de legatura a gardurilor depinde de pozitia de montaj si de configuratia aprobata a sistemului. Gardurile nu trebuie considerate automat inlocuitori universali pentru toate elementele de contravantuire.

Podina metalica zincata 1800x500mm - 1 bucata inclusa

Produs inclus: Podina metalica zincata 1800x500mm FAV de dreapta

Cod: ELSCH003-PIANZ0011/12

MERCURY-008 include o singura podina metalica zincata, destinata configurarii unei suprafete de lucru in structura de schela compatibila.

Caracteristici:

• Lungime nominala: 1800mm / 180cm / 1,80m.

• Latime nominala: 500mm / 50cm / 0,50m.

• Material: otel.

• Finisaj: zincat.

• Greutate unitara: 14,80 kg.

• Cantitate inclusa: 1 bucata.

Podina metalica zincata este inclusa in pret.

Pentru completarea latimii platformei de lucru se pot achizitiona separat podine suplimentare, cu verificarea geometriei, sistemului de fixare si suporturilor de la ambele capete.

Podine suplimentare optionale

Podina metalica zincata 1800x500mm FAV de dreapta

Cod: ELSCH003-PIANZ0011/12

Greutate unitara: 14,80 kg.

Podina cu trapa schela italiana 1800x500mm de dreapta

Cod: ELSCH004-PIANZ0002/7

Greutate unitara: 19,00 kg.

Scari zincate schela metalica

Cod: ELSCH005-SCALZ0001

Greutate unitara: 8,00 kg.

Podinele suplimentare, podina cu trapa si scara sunt optionale si se achizitioneaza separat.

Comparatie module Mercury cu garduri si cu elemente separate

MERCURY-008 este varianta Mercury cu garduri duble si o podina metalica zincata inclusa.

Avantajele modulului MERCURY-008

Modul Mercury cu garduri incluse

Configuratia reuneste doua cadre metalice vopsite si doua garduri duble vopsite intr-un singur produs comercial.

O podina metalica zincata inclusa

Spre deosebire de MERCURY-007, aceasta varianta contine o podina metalica zincata de 1800x500mm.

Sistem italian cu pini

Mercury utilizeaza sistemul de conectare specific schelelor italiene ponteggio a perni.

Componente metalice vopsite si podina zincata

Cadrele si gardurile sunt vopsite, iar podina metalica inclusa are finisaj zincat.

Configuratie cu garduri prefabricate

Cele doua garduri Mercury sunt incluse in locul diagonalelor si orizontalelor separate.

Posibilitate de extindere

Modulul poate fi completat cu podine suplimentare, cadre, semicadre, baze, parapeti, ancoraje si alte accesorii compatibile.

Elemente si accesorii optionale pentru schela Mercury

Toate componentele de mai jos sunt optionale si nu sunt incluse in MERCURY-008, cu exceptia tipurilor de produse deja mentionate explicit in configuratia inclusa.

Compatibilitatea, cantitatile si pozitiile de montaj se stabilesc conform documentatiei tehnice.

1. Cadre, semicadre si cadre speciale

2. Garduri, balustrade, orizontale si diagonale

3. Podine, platforme de acces si scari

4. Parapeti terminali, inchideri si borduri

5. Baze fixe si baze reglabile

Bazele se selecteaza in functie de conditiile de rezemare, reglaj si stabilitate ale structurii.

6. Console si brate de sustinere

Consolele sunt destinate configuratiilor de montaj schela in consola, cu iesire in exteriorul structurii principale.

In configuratiile tehnice corespunzatoare, consola de 55cm este asociata unei podine, cea de 105cm la doua podine, iar cea de 150cm la trei podine metalice. Podinele si bratele necesare se achizitioneaza separat.

Pentru ELSCH000-PUMEZ0002, denumirea comerciala contine o neconcordanta dimensionala; lungimea tehnica indicata este 150cm si necesita verificare.

7. Paravane de protectie impotriva caderii obiectelor

Paravanele sunt utilizate pentru realizarea unor ecrane inclinate de protectie impotriva caderii obiectelor. Au lungimea nominala de 2000mm si permit configuratii cu iesire exterioara de aproximativ 1500mm.

Podinele necesare sunt accesorii separate. Paravanele nu reprezinta platforme de circulatie.

8. Pasaje pietonale

Pasajele permit configuratii speciale cu deschidere nominala de 3,60m. Utilizarea necesita verificarea proiectului tehnic si nu implica automat admiterea traficului auto.

9. Ancoraje, cuplaje si sigurante

Ancorajul cu cioc necesita un cuplaj fix corespunzator, achizitionat separat. Tipul si numarul ancorajelor se stabilesc prin proiectul de montaj.

10. Roti pentru configuratii speciale

Roata cauciuc cu frana 230kgf 40x190cm

Cod: ORC0-RUOTN0002

• Greutate unitara: 3,95 kg.

• Capacitate nominala declarata: 230kgf.

• Prevazuta cu frana.

Utilizarea pe structuri Mercury necesita verificarea compatibilitatii, a stabilitatii si a conditiilor de utilizare mobila.

11. Rastele si paleti metalici

Rastel schela vopsit

Cod: ELSCH007-CONTV0005

Rastelul metalic vopsit este destinat depozitarii si transportului organizat al cadrelor metalice de schela.

• Material: otel.

• Finisaj: vopsit.

• Greutate unitara: 68,00 kg.

• Latime nominala cadre: 105cm.

• Configuratie comerciala mentionata: 39 cadre verticale si 16 cadre orizontale, in total 55 de cadre.

Rastelul este un accesoriu logistic si nu face parte din structura de lucru.

Compatibilitate cu alte sisteme italiene de schela

Mercury face parte din categoria schelelor metalice italiene cu pini, cunoscute sub denumirea ponteggio a perni.

Pe piata sunt intalnite sisteme precum Ceta, Comipont, Edilponte, Marcegaglia, Messersi, Carpedil, Pilosio, Ghera, Goffi, Realpont, Eurotempo si Socome.

Mentionarea acestor denumiri nu reprezinta confirmarea compatibilitatii directe. Interconectarea elementelor provenite din sisteme diferite necesita verificarea geometriei, dimensiunilor, punctelor de fixare si documentatiei tehnice.

Montaj si siguranta

MERCURY-008 este un modul comercial cu doua cadre Mercury, doua garduri duble Mercury si o podina metalica zincata.

Denumirea „modul complet cu garduri” se refera la componentele incluse in pachet, nu la o schela independenta completa si gata de utilizare.

Podina inclusa trebuie sustinuta si fixata corespunzator la ambele capete, conform configuratiei tehnice.

Pentru realizarea unei structuri functionale pot fi necesare baze, ancoraje, podine suplimentare, parapeti terminali, borduri, sisteme de acces si alte elemente de protectie.

Gardurile duble nu trebuie considerate automat substitut pentru toate elementele de contravantuire sau pentru protectiile laterale complete.

Montajul trebuie realizat de personal competent, conform instructiunilor sistemului Mercury si proiectului tehnic.

Greutate

Greutate totala MERCURY-008: 62,80 kg.

Greutatea nu include accesorii optionale, ambalaje sau componente comandate separat.

Aplicatii

• Constructii civile si industriale.

• Renovari si reabilitari de fatade.

• Lucrari de termoizolatii.

• Montaj termosisteme.

• Tencuieli si zugraveli exterioare.

• Lucrari de zidarie.

• Restaurarea cladirilor.

• Lucrari de intretinere.

• Configuratii modulare de schela Mercury.

• Extinderea structurilor de schela cu pini.

• Realizarea configuratiilor Mercury cu garduri duble.

• Configuratii cu o podina metalica zincata inclusa.

• Completarea platformelor cu podine suplimentare.

• Configuratii cu semicadre si cadre speciale.

• Structuri cu console si pasaje, conform proiectului tehnic.

Productie italiana - Made in Italy.
