Modul schela italiana cu pini vopsita Mercury - 7.2mp, cu o podina metalica zincata inclusa

Cod produs: MERCURY-002

Modulul de schela metalica italiana Mercury cu pini, cu suprafata comerciala de 7.2mp, este un ansamblu modular din otel destinat lucrarilor de constructii, renovari, reabilitari de fatade, termoizolatii, tencuieli si intretinere.

Modulul include o singura podina metalica zincata de 1800x500mm, inclusa in pret.

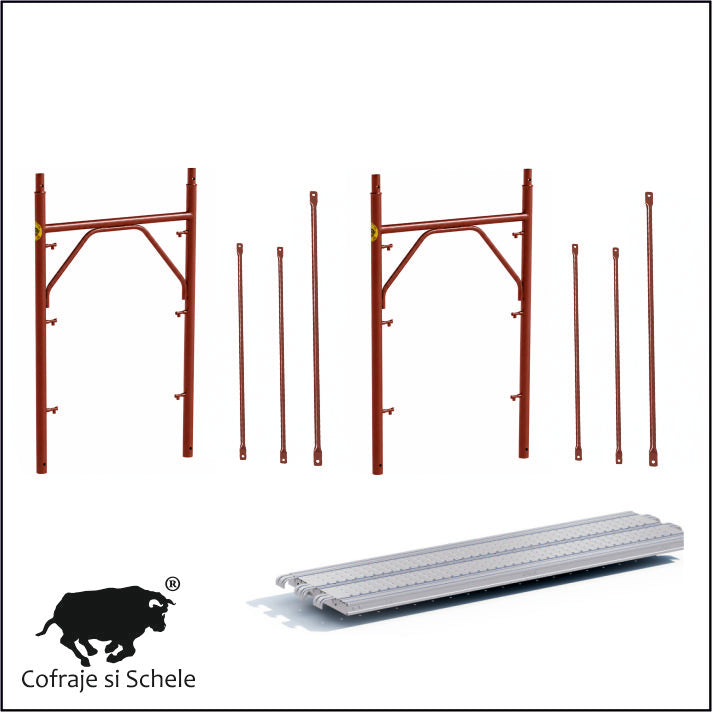

Configuratia contine 2 cadre metalice vopsite, 2 diagonale vopsite, 4 orizontale vopsite si 1 podina metalica zincata, in total 9 componente.

Mercury este un sistem italian de schela cu pini, cunoscut si sub denumirea ponteggio a perni. Constructia modulara permite completarea structurii cu cadre suplimentare, semicadre, elemente de pornire, balustrade, console, platforme, sisteme de ancorare si accesorii speciale, in functie de proiect.

Greutate totala modul: 63,90 kg.

Componenta modulului Mercury - 7.2mp

Toate cele 9 componente sunt incluse in modulul comercializat.

Specificatii tehnice

Dimensiunile sunt nominale si nu reprezinta o confirmare a gabaritului exterior al structurii montate.

Descrierea componentelor incluse

Cadre Mercury vopsite

Cele doua cadre de 1050x2000mm formeaza elementele verticale principale ale modulului. Sunt realizate din otel vopsit si prevazute cu sistem de conectare cu pini.

Greutate unitara: 17,60 kg.

Diagonale Mercury vopsite

Cele doua diagonale de 2050mm sunt elemente de contravantuire, utilizate pentru rigidizarea structurii conform configuratiei tehnice.

Greutate unitara: 2,55 kg.

Orizontale Mercury vopsite

Cele patru orizontale de 1800mm sunt utilizate pentru realizarea legaturilor structurale prevazute in sistemul Mercury.

Greutate unitara: 2,20 kg.

O podina metalica zincata inclusa in pret

Modulul este echipat cu o podina metalica zincata de 1800x500mm, cu greutatea unitara de 14,80 kg.

Podina este destinata realizarii suprafetei de lucru, in configuratia de sustinere corespunzatoare. Pentru completarea latimii platformei pot fi comandate separat podine suplimentare compatibile.

Elemente si accesorii optionale pentru sistemul Mercury

Toate produsele prezentate in continuare sunt optionale si nu sunt incluse in modulul MERCURY-002. Ele pot fi achizitionate separat pentru completarea, extinderea sau adaptarea schelei.

Compatibilitatea exacta, pozitia de montaj si cantitatile necesare se stabilesc in functie de configuratia tehnica a sistemului.

1. Cadre suplimentare, semicadre si cadre speciale

Aceste elemente permit realizarea unor configuratii cu inaltimi diferite, adaptarea geometriei schelei si utilizarea unor solutii speciale de pornire.

Cadrele de 60cm si cadrele cu pornire ingusta sunt elemente speciale pentru configuratii care necesita adaptarea structurii la spatiul disponibil si la conditiile de montaj. Utilizarea lor trebuie verificata conform geometriei si documentatiei tehnice.

2. Orizontale si diagonale zincate

Pentru configuratii suplimentare sunt disponibile si variante zincate ale elementelor de legatura si contravantuire.

3. Podine, platforme de acces si scari

Aceste elemente sunt utilizate pentru completarea suprafetelor de lucru si realizarea accesului intre nivelurile schelei.

Podina cu trapa permite configurarea unui punct de acces vertical, impreuna cu scara compatibila. Pozitionarea si protectia golului de acces trebuie sa respecte instructiunile de montaj.

4. Balustrade, parapeti terminali si protectii laterale

Elementele de protectie laterala contribuie la realizarea configuratiilor de schela prevazute pentru lucrul la inaltime.

Balustradele, parapetii si bordurile se selecteaza in functie de laturile expuse, nivelurile de lucru si cerintele de protectie ale configuratiei.

5. Baze fixe si baze reglabile

Bazele de sustinere sunt utilizate pentru transmiterea incarcarilor si reglarea pozitiei structurii, conform conditiilor de montaj.

Reglajul maxim admis si conditiile de rezemare trebuie respectate conform instructiunilor tehnice.

6. Console de schela si brate de sustinere

Consolele metalice zincate sunt destinate realizarii unor configuratii de montaj schela in consola, cu iesire in exteriorul structurii principale.

In configuratiile tehnice corespunzatoare, consola de 55cm poate sustine o podina, consola de 105cm doua podine, iar consola de 150cm trei podine metalice, cu verificarea sistemului de fixare si a sarcinilor admise.

Bratele de sustinere se selecteaza in functie de consola si de proiectul tehnic. Podinele si bratele necesare configuratiilor in consola se achizitioneaza separat.

Nota tehnica: produsul ELSCH000-PUMEZ0002 apare in denumirea comerciala cu 1050cm, dar lungimea tehnica disponibila in datele furnizate este de 150cm. Aceasta diferenta trebuie verificata la selectarea produsului.

7. Paravane de protectie impotriva caderii obiectelor

Paravanele sunt elemente speciale destinate realizarii unor ecrane de protectie inclinate, pentru interceptarea obiectelor si materialelor care pot cadea din zona schelei.

Elementele au lungimea nominala de 2000mm si permit realizarea unui ansamblu de protectie cu iesire spre exterior, prin montarea inclinata a podinelor metalice compatibile.

Podinele necesare paravanelor sunt accesorii separate. Paravanele nu reprezinta platforme de lucru.

8. Pasaje pietonale speciale

Pasajele sunt elemente metalice speciale utilizate pentru realizarea unor deschideri la baza structurilor de schela, conform configuratiei tehnice.

Aceste elemente sunt asociate configuratiilor de pasaj cu deschidere nominala de 3,60m. Utilizarea lor necesita verificarea rezistentei si a geometriei intregii structuri.

Nu se presupune utilizarea pentru circulatia vehiculelor fara documentatie tehnica specifica.

9. Ancoraje, cuplaje si sigurante

Elementele de ancorare si fixare sunt utilizate pentru conectarea schelei la structura suport si pentru asigurarea componentelor, in functie de sistem.

Ancorajul cu cioc de 500mm se utilizeaza impreuna cu un cuplaj fix corespunzator, achizitionat separat.

Tipul si numarul ancorajelor se stabilesc prin proiectul de montaj.

10. Roti pentru configuratii speciale

Roata este prevazuta cu sistem de franare si are o capacitate nominala declarata de 230kgf.

Montarea rotilor pe o structura Mercury nu trebuie considerata automat admisa. Este necesara verificarea compatibilitatii mecanice, a stabilitatii si a configuratiei aprobate pentru utilizare mobila.

11. Rastele si paleti metalici pentru depozitarea schelei

Rastelele metalice sunt accesorii logistice utilizate pentru depozitarea, organizarea si transportul elementelor de schela.

Rastelul vopsit este destinat organizarii cadrelor metalice de schela cu latimea nominala de 105cm.

Configuratia comerciala mentionata pentru rastel permite organizarea a 39 de cadre verticale si 16 cadre orizontale, in total 55 de cadre.

Greutatea de 68kg provine din datele variantei produsului si necesita confirmare tehnica.

Rastelele sunt utile pentru depozitarea in santier, organizarea materialelor in depozit si pregatirea componentelor pentru transport.

Compatibilitate cu alte sisteme italiene de schela

Sistemul Mercury face parte din categoria schelelor metalice italiene cu pini.

In domeniul schelelor italiene sunt intalnite si sisteme comercializate sub denumiri precum Ceta, Comipont, Edilponte, Marcegaglia, Messersi, Carpedil, Pilosio, Ghera, Goffi, Realpont, Eurotempo si Socome.

Mentionarea acestor denumiri nu reprezinta o confirmare a compatibilitatii directe. Interconectarea elementelor provenite din sisteme diferite este permisa numai dupa verificarea geometriei, dimensiunilor, punctelor de fixare, documentatiei tehnice si conditiilor de siguranta aplicabile.

Montaj si siguranta

Montajul trebuie realizat de personal competent, conform instructiunilor sistemului si proiectului tehnic.

Se verifica integritatea cadrelor, starea pinilor, montarea diagonalelor si orizontalelor, fixarea podinei, stabilitatea bazelor, ancorarea si protectiile laterale.

MERCURY-002 este un modul comercial de 7.2mp cu o singura podina metalica zincata inclusa. Nu reprezinta prin el insusi o schela independenta completa, echipata cu toate accesoriile de siguranta.

Elementele optionale se selecteaza si se achizitioneaza separat, in functie de configuratia necesara.

Greutate

Greutate totala modul MERCURY-002: 63,90 kg.

Greutatea nu include accesorii optionale, ambalaje sau alte componente comandate separat.

Aplicatii

• Constructii civile si industriale.

• Renovari si reabilitari de fatade.

• Montaj termosisteme.

• Lucrari de termoizolatii.

• Tencuieli si zugraveli exterioare.

• Lucrari de zidarie.

• Restaurarea cladirilor.

• Lucrari de intretinere.

• Configuratii modulare de schela Mercury.

• Extinderea structurilor de schela cu pini.

• Configuratii cu semicadre si cadre speciale.

• Structuri cu console si pasaje, numai conform proiectului tehnic.

Productie italiana - Made in Italy.
