Cadru schela cu pini vopsit complet Mercury 3.6mp cu o singura podina metalica zincata inclusa

Cod produs: MERCURY-004

Cadru de schela metalica italiana Mercury, cu pini, vopsit, complet echipat cu o podina metalica zincata de 1800x500mm inclusa in pret. Produsul este destinat completarii, extinderii si configurarii structurilor de schela Mercury pentru constructii, renovari, termoizolatii, tencuieli, zugraveli si reabilitari de fatade.

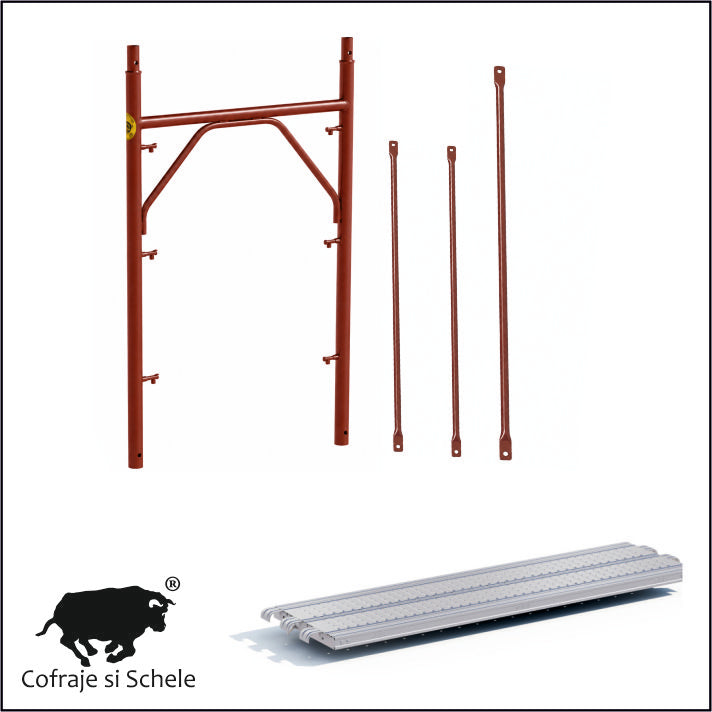

MERCURY-004 include 1 cadru metalic vopsit, 1 diagonala vopsita, 2 orizontale vopsite si 1 podina metalica zincata, in total 5 componente.

Configuratia comerciala corespunde unei suprafete de 3.6mp.

Mercury este un sistem italian de schela cu pini, cunoscut si sub denumirea ponteggio a perni. Elementele structurale sunt realizate din otel vopsit, iar podina metalica inclusa are finisaj zincat.

O podina metalica zincata este inclusa in pretul cadrului complet MERCURY-004. Pentru configuratiile care necesita doua podine metalice se poate opta pentru varianta MERCURY-003.

Componenta completa MERCURY-004

Specificatii tehnice

Suprafata comerciala de 3.6mp nu reprezinta suprafata efectiva de circulatie a podinei.

Cadru metalic Mercury vopsit - 1 bucata

Produs inclus: Cadru schela vopsit cu pini Mercury 1050x2000mm

Cod: ELSCH000-MERCURYV

Cadrul metalic reprezinta elementul vertical principal al ansamblului Mercury. Este realizat din otel vopsit si prevazut cu sistemul de conectare cu pini specific schelelor italiene.

Caracteristici:

• Dimensiuni nominale: 1050x2000mm.

• Latime: 105cm.

• Inaltime: 200cm.

• Material: otel.

• Finisaj: vopsit.

• Sistem de conectare: cu pini.

• Cantitate: 1 bucata.

• Greutate: 17,60 kg.

Cadrul este destinat conectarii cu orizontalele, diagonalele si celelalte elemente compatibile Mercury.

Diagonala Mercury vopsita - 1 bucata

Produs inclus: Diagonale schela Mercury 2.05m vopsite

Cod: ELSCH002-MERCURYV

Diagonala este un element metalic de contravantuire, utilizat pentru rigidizarea structurii schelei.

Caracteristici:

• Lungime nominala: 2050mm / 205cm / 2,05m.

• Material: otel.

• Finisaj: vopsit.

• Sistem de conectare compatibil Mercury.

• Cantitate: 1 bucata.

• Greutate: 2,55 kg.

Pozitionarea diagonalei se stabileste conform configuratiei tehnice de montaj.

Orizontale Mercury vopsite - 2 bucati

Produs inclus: Orizontale schela Mercury 1.80m vopsite

Cod: ELSCH001-MERCURYV

Orizontalele sunt utilizate pentru realizarea legaturilor structurale dintre cadrele schelei Mercury.

Caracteristici:

• Lungime nominala: 1800mm / 180cm / 1,80m.

• Material: otel.

• Finisaj: vopsit.

• Sistem de conectare cu pini.

• Cantitate: 2 bucati.

• Greutate unitara: 2,20 kg.

• Greutate cumulata: 4,40 kg.

O podina metalica zincata inclusa in pret

Produs inclus: Podina metalica zincata 1800x500mm FAV de dreapta

Cod: ELSCH003-PIANZ0011/12

Cadrul de schela Mercury MERCURY-004 include o singura podina metalica zincata de 1800x500mm.

Podina este destinata formarii unei suprafete de lucru in cadrul unei structuri de schela corespunzatoare, prin montarea pe elementele de sustinere compatibile.

Caracteristici:

• Lungime: 1800mm / 180cm / 1,80m.

• Latime: 500mm / 50cm / 0,50m.

• Material: otel.

• Finisaj: zincat.

• Cantitate inclusa: 1 bucata.

• Greutate: 14,80 kg.

Podina are o latime nominala de 50cm. Aceasta nu reprezinta latimea completa a unei platforme formate din doua podine.

Pentru configuratia cu doua podine metalice zincate incluse se poate alege MERCURY-003.

Avantajele cadrului de schela Mercury cu o podina

Configuratie comerciala cu 5 componente

Produsul reuneste cadrul metalic, diagonala, cele doua orizontale si o podina metalica zincata intr-un singur ansamblu.

Sistem italian cu pini

Mercury utilizeaza sistemul de conectare specific schelelor italiene de tip ponteggio a perni.

Cadru si elemente structurale vopsite

Cadrul, diagonala si orizontalele sunt fabricate din otel cu finisaj vopsit.

Podina metalica zincata inclusa

Produsul include o podina metalica zincata, fara necesitatea achizitionarii sale separat.

Extindere modulara

Cadrul complet poate fi utilizat pentru completarea sau extinderea structurilor Mercury compatibile.

Posibilitate de completare cu accesorii

Pentru configuratii diferite se pot achizitiona separat cadre, podine suplimentare, balustrade, baze, ancoraje, console si alte elemente.

Elemente si accesorii optionale pentru schela Mercury

Toate accesoriile de mai jos sunt optionale, nu sunt incluse in MERCURY-004 si se achizitioneaza separat.

Compatibilitatea si conditiile de montaj trebuie verificate pentru fiecare configuratie.

1. Cadre standard, semicadre si cadre speciale

Semicadrele si cadrele speciale sunt destinate realizarii configuratiilor cu inaltimi si geometrii diferite, inclusiv solutii de pornire ingusta.

2. Orizontale si diagonale suplimentare

3. Podine metalice, podine cu trapa si scari

Podinele cu trapa si scarile compatibile sunt utilizate pentru accesul intre nivelurile schelei.

4. Balustrade, parapeti si borduri de protectie

Elementele de protectie se aleg in functie de configuratia si laturile expuse ale structurii.

5. Baze fixe si baze reglabile

Bazele se aleg in functie de conditiile de rezemare si de reglajul admis pentru configuratia montata.

6. Console zincate si brate de sustinere

Consolele sunt utilizate pentru montaj schela in consola, cu iesire in exteriorul structurii principale, conform proiectului tehnic.

Consola de 55cm poate fi utilizata in configuratii cu o podina, cea de 105cm cu doua podine, iar cea de 150cm cu trei podine, in conditiile tehnice corespunzatoare.

Podinele si bratele de sustinere se achizitioneaza separat.

Nota tehnica: pentru ELSCH000-PUMEZ0002, datele tehnice indica 150cm, desi denumirea comerciala contine 1050cm. Dimensiunea trebuie verificata la comanda.

7. Paravane de protectie impotriva caderii obiectelor

Paravanele sunt destinate realizarii ecranelor inclinate de protectie impotriva caderii obiectelor.

Lungimea nominala este de 2000mm, iar iesirea spre exterior poate ajunge la aproximativ 1500mm, conform geometriei sistemului.

Podinele necesare se achizitioneaza separat. Paravanele nu reprezinta platforme de circulatie.

8. Pasaje pietonale pentru schela italiana

Pasajele sunt utilizate pentru realizarea unor deschideri la baza structurilor de schela, cu deschidere nominala de 3,60m.

Utilizarea lor necesita verificarea proiectului tehnic. Nu se presupune capacitatea de sustinere a traficului auto fara documentatie specifica.

9. Ancoraje, cuplaje si sigurante

Ancorajul zincat cu cioc necesita un cuplaj fix corespunzator, comandat separat.

10. Roti pentru configuratii speciale

Roata este prevazuta cu frana si are capacitatea nominala declarata de 230kgf.

Utilizarea in configuratii Mercury necesita verificarea compatibilitatii, stabilitatii si cerintelor pentru structuri mobile.

11. Rastele si paleti metalici pentru depozitarea schelei

Rastelul metalic vopsit este destinat depozitarii si transportului organizat al elementelor de schela cu latimea nominala de 105cm.

Configuratia comerciala mentionata permite organizarea a 39 de cadre verticale si 16 cadre orizontale, in total 55 de cadre.

Rastelul este un accesoriu logistic si nu face parte din structura de lucru a schelei.

Compatibilitate cu alte sisteme italiene

Mercury face parte din categoria schelelor metalice italiene cu pini, cunoscute sub denumirea ponteggio a perni.

Pe piata exista si sisteme comercializate sub denumiri precum Ceta, Comipont, Edilponte, Marcegaglia, Messersi, Carpedil, Pilosio, Ghera, Goffi, Realpont, Eurotempo si Socome.

Mentionarea acestor denumiri nu confirma compatibilitatea directa a componentelor. Interconectarea elementelor provenite din sisteme diferite necesita verificarea dimensiunilor, geometriei, sistemelor de conectare si documentatiei tehnice.

Montaj si siguranta

MERCURY-004 este un ansamblu comercial destinat integrarii intr-o structura de schela Mercury compatibila.

Denumirea comerciala „cadru complet” se refera la componentele incluse in produs, nu la o schela independenta completa si gata de utilizare.

Configuratia include o singura podina metalica zincata. Aceasta nu trebuie considerata automat o platforma completa de lucru, indiferent de suprafata comerciala exprimata in mp.

Pentru realizarea unei structuri functionale pot fi necesare cadre suplimentare, podine, baze, ancoraje, balustrade, parapeti, borduri, sisteme de acces si alte elemente.

Montajul trebuie realizat de personal competent, conform instructiunilor sistemului si proiectului tehnic.

Se verifica integritatea componentelor, starea pinilor, fixarea orizontalelor si diagonalelor, sustinerea podinei, stabilitatea, ancorarea si protectiile impotriva caderii.

Greutate

Greutate totala MERCURY-004: 39,35 kg.

Greutatea nu include accesoriile optionale, ambalajele sau alte componente achizitionate separat.

Aplicatii

• Completarea structurilor de schela Mercury.

• Extinderea schelelor metalice italiene cu pini.

• Constructii civile si industriale.

• Renovarea cladirilor.

• Reabilitarea fatadelor.

• Lucrari de termoizolatii.

• Montajul termosistemelor.

• Tencuieli si zugraveli exterioare.

• Lucrari de zidarie.

• Restaurarea cladirilor.

• Lucrari de intretinere.

• Configuratii modulare de schela italiana.

• Configuratii cu cadre scurte si semicadre.

• Configuratii cu console, paravane si pasaje speciale, conform proiectului tehnic.

Productie italiana - Made in Italy.
