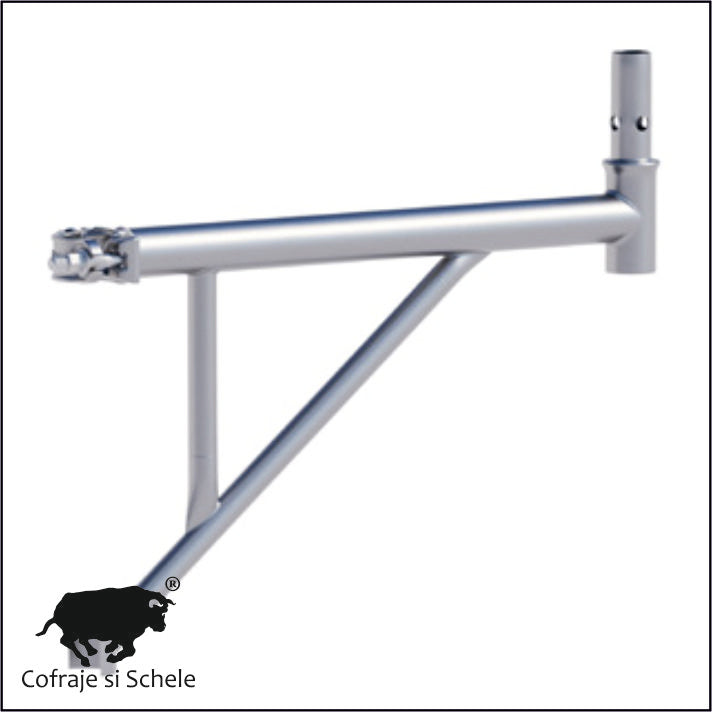

Consola pentru iesire in exteriorul schelei 55 cm - Montaj schela in consola, zincata la cald, Made in Italy

Cod produs: ELSCH000-MENSZ0005

Consola metalica zincata la cald de 55 cm (550 mm / 0.55 m), destinata montajului schelei in consola, cu iesire in exteriorul structurii principale a schelei.

Acest element permite realizarea unei configuratii de schela cu iesire laterala in exterior, prin montarea unei console de sustinere in afara liniei principale a cadrelor de schela.

Consola este utilizata atunci cand configuratia lucrarii necesita extinderea platformei de lucru spre exteriorul schelei, pentru adaptarea structurii la particularitatile fatadei, obstacolelor sau zonelor de lucru.

Produsul este cunoscut si sub denumirile de consola pentru iesire schela, consola exterioara schela, consola de exterior schela, consola pentru montaj schela in consola, consola laterala schela, consola de extensie schela, contrafisa consola schela sau suport pentru iesire in consola.

ATENTIE - CONFIGURATIE OBLIGATORIE DE MONTAJ:

Consola ELSCH000-MENSZ0005 se utilizeaza obligatoriu impreuna cu:

• Brat de sustinere pentru consola, din gama ELSCH000-PUMEZ0001 / ELSCH000-PUMEZ0002, in configuratia compatibila.

• 1 bucata podina metalica zincata ELSCH003-PIANZ0011/12, pentru realizarea platformei exterioare.

Consola nu se utilizeaza independent, fara brat de sustinere si fara podina corespunzatoare.

Produsul este fabricat in Italia, beneficiaza de finisaj zincat la cald si are o greutate aproximativa de 3,50 kg.

Specificatii tehnice

Ce este o consola pentru iesire in exteriorul schelei?

Consola pentru iesire in exteriorul schelei este un element metalic utilizat pentru realizarea unei extensii laterale in afara structurii principale a schelei.

Prin montarea consolei, configuratia schelei poate fi adaptata pentru realizarea unei platforme de lucru pozitionate in exteriorul liniei principale a cadrelor.

Acest tip de montaj este cunoscut sub denumirile de:

• Montaj schela in consola

• Schela in consola

• Iesire schela in consola

• Iesire laterala schela

• Extindere exterioara schela

• Consola exterioara schela

• Platforma exterioara schela

• Montaj consola schela

• Consola pentru extinderea schelei

• Consola pentru platforma de lucru exterioara

Consola nu reprezinta o platforma completa, ci o componenta a ansamblului de iesire in exterior.

Pentru realizarea zonei de lucru sunt necesare si bratul de sustinere, podina metalica si celelalte elemente de siguranta prevazute pentru sistemul de schela.

Montaj schela in consola - Iesire in exteriorul structurii

Modelul ELSCH000-MENSZ0005 este destinat configuratiilor in care platforma de lucru trebuie sa fie extinsa lateral, in exteriorul structurii principale.

Montajul in consola permite adaptarea pozitiei platformei in raport cu geometria cladirii, acolo unde configuratia tehnica a schelei permite acest lucru.

Prin utilizarea consolei de 55 cm se poate realiza un ansamblu de iesire laterala, sustinut prin elementele compatibile ale sistemului.

Important: Dimensiunea nominala de 55 cm identifica modelul de consola si nu reprezinta automat latimea utila finala a platformei exterioare.

Latimea si geometria efectiva a iesirii depind de configuratia completa, de elementele de sustinere si de pozitionarea podinei.

Montajul trebuie realizat exclusiv conform instructiunilor si limitelor de incarcare ale sistemului de schela.

Configuratie obligatorie - Consola, brat de sustinere si podina

Consola pentru iesire in exterior ELSCH000-MENSZ0005 necesita obligatoriu trei categorii de componente:

1. Consola pentru iesire in exteriorul schelei

ELSCH000-MENSZ0005

• Dimensiune nominala: 55 cm / 550 mm

• Finisaj: zincat la cald

• Greutate aproximativa: 3,50 kg

• Functie: componenta a ansamblului de montaj in consola.

2. Brat de sustinere pentru consola

Bratul de sustinere se alege din gama:

ELSCH000-PUMEZ0001 - Brat de sustinere pentru consola 1.05 m

• Dimensiune nominala: 105 cm / 1050 mm / 1.05 m

• Finisaj: zincat la cald

• Greutate aproximativa: 6,90 kg

ELSCH000-PUMEZ0002 - Brat de sustinere pentru consola 1.50 m

• Dimensiune nominala: 150 cm / 1500 mm / 1.50 m

• Finisaj: zincat la cald

• Greutate aproximativa: 9,50 kg

Bratul de sustinere este obligatoriu pentru realizarea ansamblului de iesire in consola. Modelul corespunzator se stabileste in functie de configuratia tehnica a sistemului.

3. Podina metalica zincata pentru consola

ELSCH003-PIANZ0011/12

Pentru consola ELSCH000-MENSZ0005 este necesara 1 bucata de podina metalica zincata.

Caracteristicile podinei:

• Denumire: Podina metalica zincata pentru schela italiana

• Cod produs: ELSCH003-PIANZ0011/12

• Dimensiuni: 1800 × 500 mm

• Lungime: 180 cm / 1800 mm / 1.80 m

• Latime: 50 cm / 500 mm / 0.50 m

• Greutate aproximativa: 14,80 kg

• Finisaj: zincat

• Cantitate obligatorie pentru consola de 55 cm: 1 bucata

Podina formeaza suprafata de lucru a iesirii in consola, in configuratia corespunzatoare.

Consola, bratul de sustinere si podina se comercializeaza ca elemente distincte. Pretul afisat pentru acest produs nu include automat bratul de sustinere sau podina.

Gama de console pentru iesire in exteriorul schelei

Gama cuprinde trei modele de console, destinate realizarii configuratiilor de iesire in exteriorul schelei.

Regula obligatorie pentru intreaga gama:

• Consola 55 cm - 1 podina metalica zincata.

• Consola 105 cm - 2 podine metalice zincate.

• Consola 150 cm - 3 podine metalice zincate.

Toate consolele se monteaza obligatoriu impreuna cu bratele de sustinere compatibile din gama ELSCH000-PUMEZ0001 / ELSCH000-PUMEZ0002.

Alegerea componentelor trebuie sa respecte configuratia tehnica a sistemului de schela.

De ce se utilizeaza consolele pentru iesire in exterior?

Montajul schelei in consola poate fi necesar atunci cand zona de lucru trebuie pozitionata in exteriorul structurii principale.

Acest tip de configuratie permite adaptarea geometriei schelei la anumite particularitati ale constructiei.

Situatiile in care se pot utiliza console includ:

• Necesitatea unei platforme de lucru extinse lateral.

• Adaptarea schelei la configuratia fatadei.

• Lucrari in zone cu diferente de geometrie ale cladirii.

• Lucrari in apropierea unor elemente constructive iesite in exterior.

• Configuratii speciale pentru lucrari de finisaje.

• Lucrari de termoizolatii si reabilitare.

• Situatii in care proiectul de schela prevede o iesire in consola.

Utilizarea consolelor trebuie prevazuta si verificata pentru sistemul de schela, deoarece extensiile exterioare modifica distributia sarcinilor si conditiile de stabilitate.

Avantajele consolei zincate la cald

Consola ELSCH000-MENSZ0005 beneficiaza de finisaj zincat la cald, destinat protejarii metalului impotriva coroziunii.

Principalele avantaje:

• Permite realizarea configuratiilor de iesire in exteriorul schelei.

• Face parte din ansamblurile de montaj in consola.

• Poate fi utilizata impreuna cu o podina metalica zincata compatibila.

• Se integreaza cu bratele de sustinere prevazute pentru sistem.

• Finisaj zincat la cald pentru protectie anticoroziva.

• Componenta reutilizabila in configuratii compatibile.

• Productie italiana.

Finisajul zincat nu elimina necesitatea inspectarii piesei, a elementelor de fixare si a componentelor de sustinere.

Compatibilitate cu schelele italiene

Consola pentru iesire in exterior este destinata configuratiilor compatibile ale schelelor metalice italiene.

Schele cu pini - a perni

Poate fi utilizata in configuratii compatibile ale schelelor italiene cu pini, daca sistemul permite realizarea extensiilor exterioare si daca sunt utilizate bratele de sustinere si podinele corespunzatoare.

Schele cu inele - a boccole

Poate fi utilizata si in configuratii compatibile ale schelelor italiene cu inele sau bucse, cu respectarea geometriei de montaj si a cerintelor tehnice ale sistemului.

Marci si sisteme de schela

Compatibilitatea poate fi verificata pentru configuratii ale marcilor:

• Ceta

• Comipont

• Edilponte

• Marcegaglia

• Messersi

• Carpedil

• Pilosio

• Ghera

• Goffi

• Realpont

• Eurotempo

• Socome

Mentionarea acestor marci nu reprezinta o garantie de compatibilitate pentru toate modelele. Trebuie verificata posibilitatea realizarii montajului in consola si compatibilitatea tuturor elementelor.

Montaj si recomandari de utilizare

Montajul consolei pentru iesire in exterior trebuie realizat conform documentatiei tehnice a sistemului de schela.

Inainte de utilizare trebuie verificate:

• Compatibilitatea consolei cu structura principala.

• Existenta bratului de sustinere obligatoriu.

• Alegerea bratului de sustinere corespunzator.

• Montarea unei podine metalice ELSCH003-PIANZ0011/12.

• Fixarea corecta a podinei.

• Integritatea consolei.

• Integritatea bratului de sustinere.

• Starea elementelor de conectare.

• Stabilitatea ansamblului.

• Cerintele de ancorare ale schelei.

• Sarcinile admise pentru configuratia completa.

• Necesitatea parapetelor si a celorlalte protectii colective.

• Respectarea proiectului si a instructiunilor de montaj.

Nu se utilizeaza consola fara brat de sustinere si fara podina metalica prevazuta pentru configuratie.

Montajul in consola trebuie realizat de personal competent, cu respectarea cerintelor de siguranta aplicabile lucrarilor la inaltime.

Denumiri alternative si termeni comerciali

Consola schela, console schela, consola pentru iesire schela, console pentru iesire schela, consola exterioara schela, console exterioare schela, consola exterior schela, consola de exterior schela, consola iesire exterior, console iesire exterior, consola pentru montaj in consola, consola montaj schela, consola laterala schela, consola extensie schela, consola zincata schela, contrafisa consola, contrafise consola, consola pentru podina, consola pentru platforma exterioara, suport consola schela, brat consola schela, element extensie schela, schela in consola, iesire schela in consola, montaj schela in consola.

Greutate

3,50 kg/buc.

Aplicatii

Consola ELSCH000-MENSZ0005 este destinata realizarii iesirilor in exteriorul schelei, prin montajul schelei in consola, in configuratii compatibile.

Principalele aplicatii includ:

• Montaj schela in consola.

• Realizarea iesirilor laterale in exteriorul schelei.

• Extinderea platformelor de lucru in exteriorul structurii principale.

• Realizarea platformelor exterioare de lucru.

• Adaptarea schelei la geometria fatadei.

• Montarea unei podine metalice zincate ELSCH003-PIANZ0011/12.

• Utilizarea impreuna cu brat de sustinere compatibil.

• Lucrari de constructii si zidarie.

• Lucrari de fatada.

• Lucrari de tencuieli si finisaje.

• Lucrari de termoizolatii si termosisteme.

• Lucrari de renovare si reabilitare.

• Lucrari de reparatii si intretinere.

• Configuratii speciale de schela prevazute in proiectul tehnic.

ATENTIE: Consola ELSCH000-MENSZ0005 se utilizeaza obligatoriu impreuna cu un brat de sustinere compatibil ELSCH000-PUMEZ0001 / ELSCH000-PUMEZ0002 si cu 1 bucata podina metalica zincata ELSCH003-PIANZ0011/12.

Productie italiana - Made in Italy.
