Montant vertical MP Standard H400cm / H4000mm cu conector spigot / spinotto - compatibil Layher Allround

Cod produs: 471400

Sistem: MP – schela multidirectionala
Familie: MP Standard
Tip produs: montant vertical schela multidirectionala
Denumire tehnica: montant vertical MP Standard cu conector / spigot / spinotto
Denumire Layher asociata: Layher Allround Standard / Allround Standard LW
Inaltime: H400cm / H4000mm / H400
Lungime: L400cm / L4000mm / L400
Lungime nominala: 4,00 m
Diametru teava: Ø48,3 mm
Grosime teava: 3,2 mm
Numar rozete: 8 rozete / montant
Pas rozete: 50cm / 500mm
Conector superior: DA – conector / spigot / spinotto
Finisaj: zincat
Greutate unitara conform catalog tehnic: 19,3 kg/buc.

Montantul vertical MP Standard H400cm / H4000mm, cod produs 471400, este un element structural principal pentru realizarea si dezvoltarea pe verticala a schelelor multidirectionale profesionale.

Produsul face parte din familia MP Standard, respectiv familia montantilor verticali prevazuti cu conector / spigot / spinotto pentru continuarea axiala a structurii.

Montantul are inaltimea de 400 cm / 4000 mm / 4,00 m, diametrul tevii de Ø48,3 mm, grosimea peretelui de 3,2 mm si dispune de 8 rozete, pozitionate succesiv la un pas de 50 cm / 500 mm.

Catalogul tehnic identifica pentru codul 471400 dimensiunea de 400 cm si greutatea tehnica de 19,3 kg/buc.

Specificatii tehnice

Documentatia tehnica indica pentru montantii MP teava Ø48,3 mm cu grosimea peretelui de 3,2 mm si finisare prin zincare la cald. Sistemul este prezentat ca testat si aprobat in mai multe configuratii conform standardelor nationale si internationale.

MP Standard - montant cu conector / spigot / spinotto

Standard = cu conector / spigot / spinotto.

Montantul vertical 471400 este prevazut cu conector superior pentru imbinarea axiala si continuarea structurii pe verticala.

Pentru aceasta componenta sunt utilizati termenii:

conector

spigot

spinotto

conector superior

spigot superior

spinotto superior

montant cu spigot

montant cu spinotto

verticala cu conector

Acest produs NU este un montant de pornire si NU este un montant fara conector.

Standard vs fara conector

Clasificarea comerciala utilizata este:

MP Standard = montant vertical cu conector / spigot / spinotto

MP fara conector = montant vertical fara conector / fara spigot / fara spinotto

Termenul tehnic international Spigotless inseamna fara conector.

Catalogul tehnic diferentiaza clar familia MP Standard de familia Spigotless Standard si prezinta separat inclusiv spigoturile pentru standard.

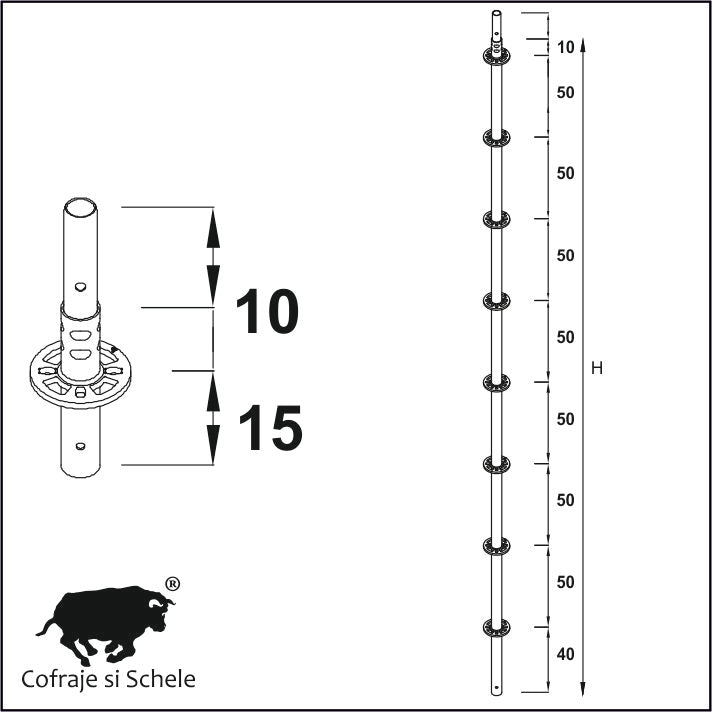

8 rozete la pas de 50cm / 500mm

Montantul H400cm / H4000mm dispune de:

8 rozete / montant

Rozetele creeaza nivelurile de conectare pentru curenti, traverse, diagonale si alte componente ale schelei multidirectionale.

Pasul vertical este:

50cm / 500mm

Configuratia permite dezvoltarea unor structuri tridimensionale si adaptarea schelei la cladiri, instalatii sau obiective cu geometrie complexa.

Verticala multidirectionala / verticala Allround / verticala Layher

Produsul apartine categoriei de elemente cunoscute comercial si prin termenii:

montant vertical schela multidirectionala

verticala multidirectionala

verticala schela multidirectionala

montant Allround

verticala Allround

Allround Standard

verticala Layher

montant Layher

Layher Allround Standard

montant ringlock

verticala ringlock

Aceste denumiri sunt relevante pentru identificarea tipologiei produsului si cautarile efectuate de utilizatorii sistemelor multidirectionale.

Referinta Layher Allround Standard

Referinta internationala pentru aceasta tipologie de element este Layher Allround Standard / Allround Standard LW.

Layher confirma ca standardul vertical Allround actual utilizeaza spigot integrat si ca sistemul permite pana la 8 conexiuni intr-un singur nod multidirectional.

Conform informatiei tehnico-comerciale furnizate pentru comercializarea produsului, sistemul MP este compatibil si echivalent Layher, inclusiv pentru configuratii cu elemente in sistem european sau britanic.

Aceasta afirmatie privind compatibilitatea este informatie comerciala furnizata pentru produs si nu este prezentata drept certificare independenta emisa de Layher.

Aplicatii profesionale

Sistemul multidirectional MP este documentat pentru utilizare in constructii, restaurari, infrastructura, industria petrochimica, constructii navale si alte domenii, precum si pentru fatade drepte si curbe, scari de acces, structuri suspendate, console, birdcage, platforme de incarcare, sprijiniri, turnuri mobile, scene si tribune.

Montantul vertical H4000mm poate fi integrat in:

schele de fatada, schele industriale, rafinarii, Oil & Gas, instalatii petrochimice, rezervoare si silozuri, poduri si viaducte, santiere navale, offshore, turnuri de acces, platforme de lucru, structuri suspendate, structuri in consola, renovari, restaurari si mentenanta industriala.

Oil & Gas, rezervoare si rafinarii

Sistemele multidirectionale sunt foarte utile in jurul instalatiilor cu geometrie complexa.

Ca referinta internationala, Layher documenteaza pentru Allround aplicatii precum schele circulare pentru rezervoare si silozuri, schele interioare pentru recipiente si reactoare, schele suspendate pentru conducte, schele pentru coloane, turnuri de acces si platforme de lucru.

Constructii navale si offshore

Geometria multidirectionala permite apropierea platformelor de lucru de suprafetele complexe ale navelor si instalatiilor offshore.

Layher identifica Allround drept sistem modular utilizat in constructii navale si offshore pentru constructie, reparatii, mentenanta si modernizare, inclusiv pentru structuri suspendate si adaptarea la geometrii complexe.

Poduri si infrastructura

Sistemul MP este documentat inclusiv pentru mentenanta zonelor laterale si inferioare ale podurilor si viaductelor, inclusiv in situatii in care schela nu poate fi dezvoltata conventional de la sol.

Sistem testat si aprobat

Documentatia tehnica precizeaza ca sistemul MP a fost testat si aprobat ca sistem de schela in mai multe configuratii, conform standardelor nationale si internationale. Componentele sunt zincate la cald pentru cresterea durabilitatii.

Aceasta este formularea tehnica sustinuta de documentatia disponibila.

Tabel comparativ - montanti verticali MP Standard cu conector

MP Standard = cu conector / spigot / spinotto.

Greutatile sunt preluate exclusiv din catalogul tehnic.

Tabel comparativ - montanti verticali MP fara conector

Fara conector = fara spigot = fara spinotto = Spigotless.

Dimensiunile si greutatile familiei fara conector sunt cele din catalogul tehnic.

Disponibilitate second hand

ACEST ELEMENT DE SCHELA ESTE DISPONIBIL SI SECOND HAND DIN STOC. Va rugam sa ne contactati direct pentru elementele second hand disponibile in acest moment: Contact Schele-Scari.ro
