Montant vertical MP Standard H250cm / H2500mm cu conector spigot / spinotto - compatibil Layher Allround

Cod produs: 471250

Sistem: MP – schela multidirectionala
Familie: MP Standard
Tip produs: montant vertical schela multidirectionala
Denumire tehnica: montant vertical MP Standard cu conector / spigot / spinotto
Denumire Layher asociata: Layher Allround Standard / Allround Standard LW
Inaltime: H250cm / H2500mm / H250
Lungime: L250cm / L2500mm / L250
Lungime nominala: 2,50 m
Diametru teava: Ø48,3 mm
Grosime teava: 3,2 mm

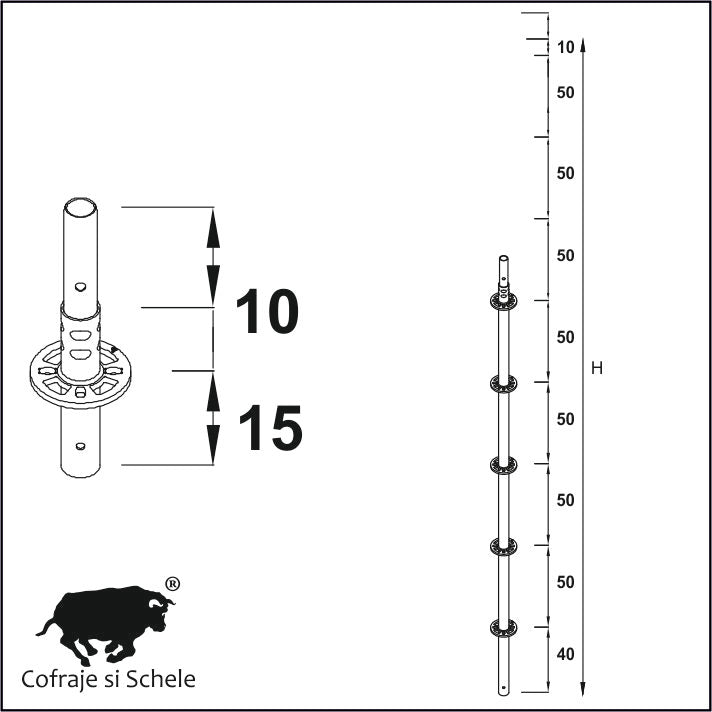

Numar rozete: 5 rozete / montant
Pas rozete: 50cm / 500mm
Conector superior: DA – conector / spigot / spinotto
Finisaj: zincat
Greutate unitara conform catalog tehnic: 12,3 kg/buc.

Montantul vertical MP Standard H250cm / H2500mm, cod produs 471250, este un element structural vertical destinat realizarii schelelor multidirectionale profesionale si dezvoltarii acestora pe inaltime.

Produsul face parte din familia MP Standard, respectiv familia montantilor prevazuti cu conector superior / spigot / spinotto. Conectorul permite imbinarea axiala cu urmatorul montant vertical si continuarea structurii.

Cu o lungime de 250 cm / 2500 mm / 2,50 m, montantul dispune de 5 rozete, pozitionate la pas de 50 cm / 500 mm. Catalogul tehnic confirma pentru codul 471250 dimensiunea de 250 cm si greutatea unitara de 12,3 kg.

Specificatii tehnice

Documentatia tehnica a sistemului indica utilizarea tevii de otel Ø48,3 mm cu grosimea peretelui de 3,2 mm pentru montanti si protectie prin zincare la cald. Sistemul MP este prezentat ca testat si aprobat in mai multe configuratii conform standardelor nationale si internationale.

MP Standard - montant vertical cu conector

MP Standard = montant cu conector / spigot / spinotto.

Montantul vertical cod 471250 este prevazut cu un conector superior destinat continuarii structurii pe verticala.

Pentru aceasta componenta sunt folositi termenii tehnici:

conector

spigot

spinotto

conector superior

spigot superior

spinotto superior

montant cu conector

montant cu spigot

montant cu spinotto

Produsul nu face parte din familia montantilor fara conector.

Standard vs fara conector

Clasificarea utilizata pentru montantii verticali MP este clara:

MP Standard = cu conector / spigot / spinotto

MP fara conector = fara conector / fara spigot / fara spinotto

Spigotless = fara conector.

Catalogul tehnic trateaza separat montantii Standard si variantele fara conector si prezinta distinct inclusiv componentele de tip spigot pentru Standard.

5 rozete pe montant

Montantul vertical H250cm / H2500mm dispune de:

5 rozete / montant

Rozetele sunt pozitionate la:

pas 50cm / 500mm

Cele cinci niveluri de conectare permit montarea curentilor, traverselor, diagonalelor si accesoriilor la cote succesive ale structurii.

Prin intermediul rozetelor, schela poate fi dezvoltata in mai multe directii si adaptata la geometrii complexe, inclusiv suprafete curbe, instalatii industriale, rezervoare si structuri cu schimbari de directie.

Teava Ø48,3 mm cu perete de 3,2 mm

Montantul vertical MP Standard este realizat din teava cu:

Diametru exterior: Ø48,3 mm

Grosime perete: 3,2 mm

Aceste dimensiuni sunt prevazute de documentatia tehnica pentru standardele verticale ale sistemului multidirectional MP.

Sistem multidirectional cu rozeta si pana

Sistemul MP utilizeaza puncte de conectare multidirectionale prin rozeta.

Configuratia permite realizarea legaturilor structurale la diferite unghiuri si adaptarea schelei la configuratia efectiva a obiectivului.

Aceasta flexibilitate este importanta pentru lucrari unde sistemele conventionale cu cadre devin restrictive: cladiri cu retrageri, fatade curbe, instalatii industriale, conducte, rezervoare, poduri sau structuri navale.

Verticala multidirectionala / verticala Allround / verticala Layher

Acest tip de produs este cautat pe piata sub mai multe denumiri tehnice si comerciale:

montant vertical schela multidirectionala

verticala multidirectionala

verticala schela multidirectionala

montant Allround

verticala Allround

standard Allround

Allround Standard

montant Layher

verticala Layher

Layher Allround Standard

montant ringlock

verticala ringlock

standard ringlock

Acesti termeni sunt relevanti pentru identificarea produsului de catre firmele care utilizeaza sau cauta componente pentru sisteme de schela multidirectionala.

Referinta Layher Allround Standard

Referinta internationala asociata acestei categorii este Layher Allround Standard / Allround Standard LW.

Layher descrie actualul Allround Standard ca element vertical cu spigot integrat si precizeaza ca acelasi tip de standard poate fi utilizat atat pentru schele rezemate, cat si pentru structuri suspendate. Sistemul Allround permite pana la opt conexiuni intr-un singur nod multidirectional.

Conform informatiei tehnico-comerciale furnizate pentru comercializarea produsului, sistemul MP este compatibil si echivalent Layher, cu posibilitatea integrarii elementelor in configuratii de sistem european sau sistem britanic.

Compatibilitatea este prezentata ca informatie tehnico-comerciala furnizata pentru produs, nu drept certificare independenta emisa de Layher.

Aplicatii profesionale

Sistemul MP este documentat pentru o gama extinsa de aplicatii: constructii, restaurari, infrastructura, industria petrochimica, constructii navale, fatade drepte si curbe, structuri suspendate si in consola, platforme de incarcare, sprijiniri, turnuri mobile si structuri temporare.

Montantul vertical H2500mm poate fi utilizat pentru:

schele de fatada, constructii civile, constructii industriale, renovari, restaurari, mentenanta, rafinarii, Oil & Gas, instalatii petrochimice, rezervoare, silozuri, poduri, viaducte, infrastructura, santiere navale, offshore, turnuri de acces, platforme de lucru, structuri suspendate si structuri in consola.

Schele pentru fatade

Dimensiunea de 250 cm / 2500 mm ofera flexibilitate la configurarea verticala a schelei si permite combinarea cu celelalte dimensiuni de montanti Standard.

Sistemul multidirectional poate urmari fatade drepte, curbe sau cu schimbari de geometrie, fiind potrivit pentru constructii noi, renovari, restaurari si lucrari de mentenanta.

Schele industriale si Oil & Gas

Montantii multidirectionali pot forma structura verticala a schelelor realizate in jurul conductelor, rezervoarelor, coloanelor, reactoarelor si instalatiilor tehnologice.

Ca referinta internationala, Layher documenteaza pentru Allround aplicatii precum schele circulare pentru rezervoare si silozuri, structuri interioare pentru recipiente, schele suspendate pentru conducte, schele in jurul coloanelor, turnuri de acces si platforme de lucru.

Rezervoare, silozuri si structuri circulare

Posibilitatea de conectare in diferite directii permite construirea unor configuratii poligonale care urmaresc circumferinta rezervoarelor si silozurilor.

Montantii verticali formeaza axele portante, iar curentii si diagonalele permit adaptarea structurii la forma obiectivului.

Schele suspendate

Montantii Standard cu conector / spigot / spinotto pot fi utilizati in configuratii suspendate atunci cand acestea sunt prevazute prin proiectarea tehnica.

Spigotul integrat este o caracteristica importanta si in sistemul Layher Allround Standard LW, unde acelasi standard vertical este destinat atat schelelor rezemate, cat si celor suspendate.

Constructii navale si offshore

Sistemele multidirectionale sunt potrivite pentru santiere navale datorita necesitatii adaptarii la suprafete curbe si geometrii complexe.

Layher documenteaza Allround pentru constructii navale si offshore, inclusiv pentru structuri adaptate corpului navei, acces, console, bridging si schele suspendate.

Poduri si infrastructura

Documentatia sistemului MP mentioneaza utilizarea schelei pentru lucrari de mentenanta la partile laterale si inferioare ale podurilor si viaductelor, inclusiv acolo unde dezvoltarea conventionala de la sol nu este posibila.

Sistem testat si aprobat

Documentatia tehnica precizeaza ca sistemul MP a fost testat si aprobat ca sistem de schela in mai multe configuratii, conform standardelor nationale si internationale. Componentele beneficiaza de protectie prin zincare la cald.

Aceasta este formularea verificata pe care o folosim in locul unei afirmatii nesustinute despre o certificare de origine a productiei.

Tabel comparativ - montanti verticali MP Standard cu conector

MP Standard = cu conector / spigot / spinotto.

Greutatile sunt preluate exclusiv din catalogul tehnic.

Tabel comparativ - montanti verticali MP fara conector

Fara conector = fara spigot = fara spinotto = Spigotless.

Dimensiunile si greutatile familiei fara conector sunt preluate din catalogul tehnic.

Disponibilitate second hand

ACEST ELEMENT DE SCHELA ESTE DISPONIBIL SI SECOND HAND DIN STOC. Va rugam sa ne contactati direct pentru elementele second hand disponibile in acest moment: Contact Schele-Scari.ro
