Montant vertical MP Standard H200cm / H2000mm cu conector spigot / spinotto - compatibil Layher Allround

Cod produs: 471200

Sistem: MP – schela multidirectionala
Familie: MP Standard
Tip produs: montant vertical schela multidirectionala
Denumire tehnica: montant vertical MP Standard cu conector / spigot / spinotto
Denumire Layher asociata: Layher Allround Standard / Allround Standard LW
Inaltime: H200cm / H2000mm / H200
Lungime: L200cm / L2000mm / L200
Lungime nominala: 2,00 m
Diametru teava: Ø48,3 mm
Grosime teava: 3,2 mm
Numar rozete: 4 rozete / montant
Pas rozete: 50cm / 500mm
Conector superior: DA – conector / spigot / spinotto
Finisaj: zincat la cald
Greutate unitara conform catalog tehnic: 9,9 kg/buc.

Montantul vertical MP Standard H200cm / H2000mm, cod produs 471200, este un element structural principal pentru realizarea si dezvoltarea pe verticala a schelelor multidirectionale profesionale.

Montantul face parte din familia MP Standard, adica familia elementelor verticale prevazute cu conector superior / spigot / spinotto, destinat imbinarii axiale si continuarii structurii pe inaltime.

Cu o lungime nominala de 200 cm / 2000 mm / 2,00 m, aceasta verticala multidirectionala dispune de 4 rozete, pozitionate la intervale de 50 cm / 500 mm.

Catalogul tehnic confirma pentru codul 471200 dimensiunea de 200 cm si greutatea unitara de 9,9 kg/buc.

Specificatii tehnice

Documentatia tehnica indica pentru montantii verticali MP teava de otel Ø48,3 mm cu grosimea peretelui de 3,2 mm si protectie prin zincare la cald. Sistemul este prezentat ca testat si aprobat in mai multe configuratii conform standardelor nationale si internationale.

MP Standard - montant vertical cu conector

MP Standard = montant cu conector / spigot / spinotto.

Montantul vertical 471200 este prevazut in partea superioara cu un conector destinat continuarii structurii pe verticala.

Pentru aceasta componenta sunt utilizati termenii tehnici:

conector

spigot

spinotto

conector superior

spigot superior

spinotto superior

montant cu conector

montant cu spigot

montant cu spinotto

Produsul nu face parte din familia montantilor fara conector si nu trebuie confundat cu o verticala de pornire.

Standard vs fara conector

Clasificarea utilizata pentru montantii verticali MP este:

MP Standard = cu conector / spigot / spinotto

MP fara conector = fara conector / fara spigot / fara spinotto

Spigotless = fara conector.

Catalogul tehnic diferentiaza clar cele doua familii si prezinta separat inclusiv componentele de tip spigot pentru montantii Standard.

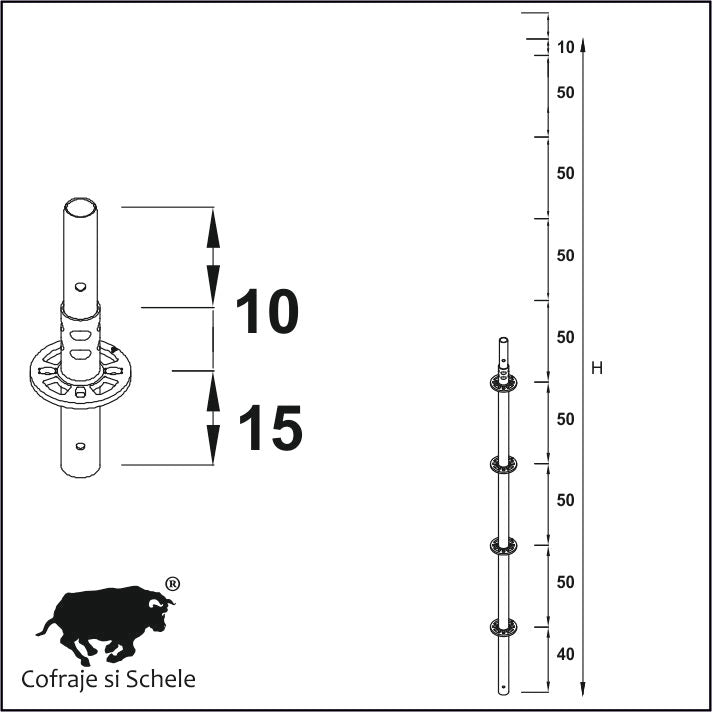

4 rozete pe montant

Montantul vertical MP Standard H200cm / H2000mm dispune de:

4 rozete / montant

Pasul vertical dintre rozete este:

50cm / 500mm

Cele patru niveluri succesive de conectare permit montarea curentilor, traverselor, diagonalelor si a altor componente ale structurii.

Configuratia multidirectionala permite orientarea elementelor in mai multe directii si adaptarea schelei la geometria efectiva a constructiei sau instalatiei.

Teava Ø48,3 mm cu perete de 3,2 mm

Montantul vertical este realizat din teava cu:

Diametru exterior: Ø48,3 mm

Grosime perete: 3,2 mm

Aceste dimensiuni sunt prevazute in documentatia tehnica pentru standardele verticale ale sistemului MP.

Sistem multidirectional cu rozeta si pana

Sistemul MP utilizeaza noduri multidirectionale cu rozeta si conectare prin cap cu pana.

Acest principiu permite montarea rapida a curentilor, traverselor si diagonalelor si, mai ales, schimbarea directiei structurii atunci cand geometria obiectivului o impune.

Este un avantaj important pentru:

fatade neregulate, cladiri cu retrageri, rezervoare, silozuri, instalatii industriale, conducte, poduri, structuri navale si alte obiective unde o schela conventionala cu cadre poate deveni restrictiva.

Verticala multidirectionala / verticala Allround / verticala Layher

Produsul poate fi identificat si cautat comercial prin termeni precum:

montant vertical schela multidirectionala

verticala multidirectionala

verticala schela multidirectionala

montant Allround

verticala Allround

standard Allround

Allround Standard

montant Layher

verticala Layher

Layher Allround Standard

montant ringlock

verticala ringlock

standard ringlock

Aceste expresii sunt relevante pentru cautarile utilizatorilor care cunosc sistemele profesionale multidirectionale sub terminologia Allround sau Ringlock.

Referinta Layher Allround Standard

Denumirea asociata din gama Layher pentru aceasta categorie este:

Layher Allround Standard

respectiv:

Layher Allround Standard LW

Layher utilizeaza termenul Standard pentru elementul vertical al sistemului Allround si descrie actuala generatie cu spigot integrat, precum si posibilitatea realizarii a pana la opt conexiuni intr-un nod multidirectional.

Conform informatiei tehnico-comerciale furnizate pentru comercializarea produsului, sistemul MP este compatibil si echivalent Layher, cu posibilitatea integrarii elementelor in configuratii de sistem european sau sistem britanic.

Aceasta compatibilitate este prezentata ca informatie tehnico-comerciala furnizata pentru produs, nu ca certificare independenta emisa de Layher.

Aplicatii profesionale

Documentatia sistemului MP prezinta o gama larga de utilizari, inclusiv constructii, restaurari, infrastructura, industria petrochimica si constructii navale. Sunt mentionate explicit fatade drepte si curbe, acces si scari, structuri suspendate si in consola, platforme de incarcare, structuri de sprijinire, turnuri mobile si structuri temporare.

Montantul H200cm / H2000mm poate fi utilizat pentru realizarea:

schelelor de fatada, schelelor industriale, structurilor pentru renovare si restaurare, instalatiilor petrochimice, rafinariilor, Oil & Gas, rezervoarelor, silozurilor, podurilor si viaductelor, turnurilor de acces, structurilor suspendate, schelelor navale si configuratiilor offshore.

Schele pentru fatade

Dimensiunea de 200 cm / 2000 mm este deosebit de utila in configuratiile modulare unde nivelul uzual de lucru se dezvolta la pas vertical de aproximativ 2 metri.

Montantul poate fi combinat cu celelalte dimensiuni din familia MP Standard pentru obtinerea inaltimii si geometriei necesare proiectului.

Sistemul multidirectional permite configurarea structurilor pentru fatade drepte, curbe sau cu retrageri.

Schele industriale si Oil & Gas

Montantul vertical de 2 metri poate constitui structura portanta a schelelor realizate in jurul:

conductelor, rezervoarelor, reactoarelor, coloanelor tehnologice, utilajelor si structurilor metalice industriale.

Documentatia MP mentioneaza explicit domeniul petrochimic si utilizarea sistemului pentru structuri circulare si suspendate in aplicatii Oil & Gas.

Rezervoare si silozuri

Geometria multidirectionala permite realizarea unor structuri poligonale care urmaresc circumferinta unui rezervor sau siloz.

Montantii verticali formeaza axele portante, iar curentii si diagonalele pot fi distribuite astfel incat schela sa urmareasca geometria obiectivului.

Schele suspendate si in consola

Documentatia tehnica mentioneaza explicit utilizarea sistemului MP pentru structuri suspendate si in consola.

Aceste configuratii sunt utile atunci cand zona de lucru se afla deasupra unui obstacol sau cand dezvoltarea conventionala a schelei de la sol este dificila.

Poduri si viaducte

Sistemul MP este documentat pentru mentenanta zonelor laterale si inferioare ale podurilor si viaductelor.

Catalogul descrie inclusiv situatii in care nu este posibila construirea structurii de la nivelul solului din cauza apei sau a diferentei mari de nivel.

Constructii navale

Flexibilitatea geometrica a sistemului multidirectional permite apropierea platformelor de lucru de formele complexe ale corpului unei nave.

Documentatia tehnica identifica industria navala ca domeniu de utilizare al sistemului si mentioneaza inclusiv utilizarea consolelor si a rotilor pivotante in anumite configuratii.

Turnuri de acces si structuri temporare

Montantii MP Standard pot constitui elementele verticale ale turnurilor de acces, structurilor independente si platformelor temporare.

Documentatia mentioneaza inclusiv turnuri mobile, structuri temporare, scene, tribune si turnuri pentru iluminat.

Sistem testat si aprobat

Documentatia tehnica precizeaza ca sistemul MP a fost testat si aprobat in mai multe configuratii conform standardelor nationale si internationale.

Componentele beneficiaza de protectie prin zincare la cald pentru cresterea durabilitatii.

Aceasta este formularea tehnica verificata pe care o folosim, fara a atribui produsului o certificare de origine care nu este explicit documentata.

Tabel comparativ - montanti verticali MP Standard cu conector

MP Standard = montant cu conector / spigot / spinotto.

Greutatile sunt preluate exclusiv din catalogul tehnic.

Tabel comparativ - montanti verticali MP fara conector

Fara conector = fara spigot = fara spinotto = Spigotless.

Dimensiunile si greutatile familiei fara conector sunt preluate din catalogul tehnic.
