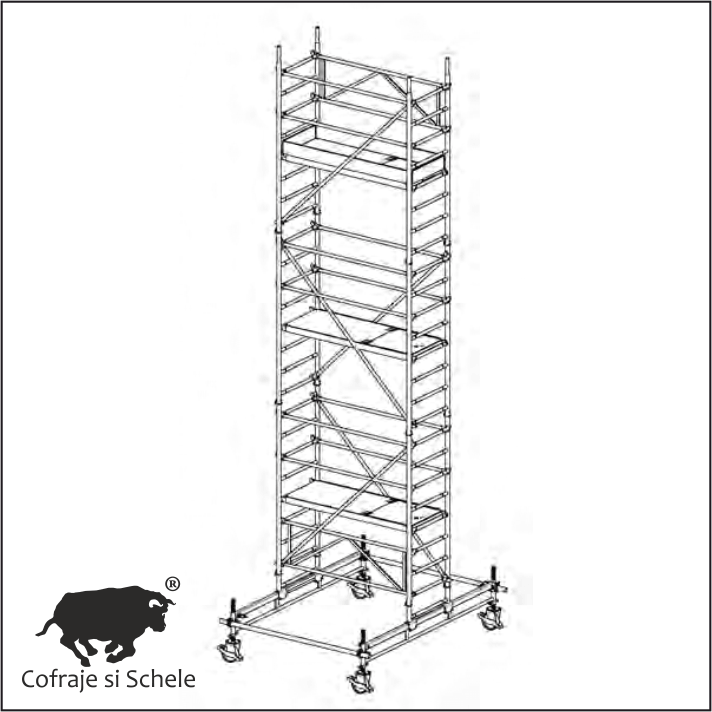

Schelă mobilă din aluminiu Muba tip 70/5-250S: Excelență tehnică și siguranță industrială la 7,65 metri înălțime
Maximizați eficiența operațională pe șantier sau în facilități industriale cu schela mobilă din aluminiu Muba tip 70/5-250S. Acest sistem turn profesional este proiectat de Müller & Baum GmbH & Co. KG în Germania pentru a oferi o stabilitate structurală de neclintit și o manevrabilitate superioară în condiții de utilizare intensivă.
Conformitate normativă și calitate germană certificată
Modelul Muba tip 70/5-250S este certificat GS de către TÜV Nord și îndeplinește toate cerințele riguroase ale normei europene DIN EN 1004-1:02-2021. Utilizarea aliajelor de aluminiu de înaltă densitate asigură un raport optim între greutatea proprie redusă și o capacitate portantă ridicată, facilitând transportul și asamblarea fără a compromite siguranța.
Avantaje tehnice ale sistemului Muba 70/250 S
Proiectată pentru utilizatori profesioniști, această schelă turn integrează soluții tehnice care minimizează timpii morți și maximizează protecția la locul de muncă:
-
Sistem de montaj rapid: Conexiunile prin inserție și ghearele cu auto-blocare permit asamblarea și dezasamblarea întregii structuri într-un timp record, fără necesitatea unor unelte speciale.
-
Versatilitate ergonomică: Distanța dintre treptele cadrelor permite ajustarea pe verticală a platformei de lucru în pași de 25 cm, asigurând o poziție ergonomică adaptată specificului fiecărei sarcini.
-
Platformă XXL de înaltă performanță: Suprafața de lucru cu lungimea de 2,50 m oferă spațiu generos pentru doi operatori și echipamentele aferente, sporind randamentul la înălțime.
-
Acces securizat: Sistemul include trape de acces (Durchstiegsklappe) cu deschidere facilă și trepte cu profil striat antiderapant pentru un tranzit sigur între nivele.
-
Stabilitate mobilă de precizie: Baza este rigidizată prin grinzi de bază (Fahrbalken) și roți profesionale de 10 kN dotate cu frâne individuale, garantând o poziție fixă și sigură în timpul execuției.
Specificații tehnice detaliate (Model Tip 70/5-250 S) |
|
| Caracteristică | Valoare |
| Înălțime maximă de lucru | 7,65 m |
| Înălțime schelă | 6,95 m |
| Înălțime maximă platformă | 5,65 m |
| Dimensiuni platformă | 0,65 m x 2,50 m |
| Greutate | 284 kg |
| Sarcină maximă | 2 kN/mp |
| Cod articol | 46745 |
Elemente Componente Turn Mobil – Tip 70/5-250 S
| Denumire Element | Cod Articol | Cantitate |
| Grindă de bază Tip 70 | 46000 | 2 |
| Roată cu pivot 10 kN |
|
4 |
| Cadru cu scară 2,00 m |
|
6 |
| Cadru de trecere 250 Tip F |
|
3 |
| Diagonală 250 Tip F | 46008 | 5 |
| Balustradă (spătar) 250 Tip F |
|
10 |
| Cadru de balustradă 250 Tip F |
|
2 |
| Placă de bordură 250 Tip F |
|
2 |
| Placă de bordură frontală Tip F |
|
2 |
| Țeavă schelă 3,0 m | 61039 | 2 |
| Clemă de siguranță |
|
12 |
| Cuplaj standard (cu piuliță fluture) | 46015 | 4 |
| Clemă de siguranță |
|
12 |
| Cuplaj standard (cu piuliță fluture) | 46015 | 2 |
Conform instrucțiunilor de montaj și utilizare, elementele de balast (lestare) sunt vitale pentru stabilitatea și siguranța turnului mobil. Iată explicația detaliată a modului în care funcționează și se aplică acestea:
Reguli de Balastare și Legendă
-
Unitate de măsură: O unitate de balast (greutate) corespunde unei mase de 12,5 kg. (cod 46019)
-
Dispunerea G1 și G2: Valorile din tabele reprezintă numărul de greutăți ce trebuie montate pe fiecare ax/roată (spindel) de pe partea respectivă.
-
G1: Partea stângă a grinzii de bază (sau partea pe care este montată schela în configurația laterală).
-
G2: Partea dreaptă a grinzii de bază (sau capătul liber al grinzii în configurația laterală).
-
-
Greutate totală: Calculată ca
(G1 x 2 roți + G2 x 2 roți) x 12,5 kg.
POZITIONAREA ELEMENTELOR DE BALAST Schela Mobila din Aluminiu Tip 70/250S
Balastare Schela Mobila Tip 70/5-250 S
| Mod asamblare | Utilizare | Balast G1 (buc.) | Balast G2 (buc.) |
Greutate totală (kg)
|
| Centrat | În clădire | 0 | 0 | 0 kg |
| Centrat | În exterior | 0 | 0 | 0 kg |
| Lateral | În clădire | 0 | 2 | 50 kg |
| Lateral | În exterior | 0 | 4 | 100 kg |
PRODUS CERTIFICAT CALITATE GERMANA.
Descarca aici certificatul de calitate.
Descarca aici fisa tehnica si manualul de montaj.
GARANTIA CALITATII MADE in GERMANY
Click pe poza si vezi videoclipul de montaj.
Schela Mobilă Muba Tip 70/250 S
| Avantaje (Puncte Forte) | Dezavantaje (Limitări Tehnice) |
|
Calitate Germană Premium: Proiectată și fabricată în Germania, garantând o durată de viață lungă și fiabilitate industrială. |
Lățime de Lucru Îngustă: Cu o lățime de 0,65 m, oferă un spațiu mai restrâns pentru manevrarea materialelor mari față de seria Tip 150 (1,30 m). |
|
Înălțime Impresionantă: Permite atingerea unei înălțimi de lucru de până la 13,65 m, acoperind o gamă largă de proiecte de construcții și mentenanță. |
Necesitate Balastare: La înălțimi mari, stabilitatea depinde de montarea obligatorie a greutăților de balast (lest), ceea ce crește efortul logistic. |
|
Montaj Ultra-Rapid: Sistemul modular (Baukastensystem) cu conexiuni prin inserție și gheare auto-blocante permite asamblarea fără scule în timp record. |
Restricții de Utilizare în Exterior: Modelele cele mai înalte (de la 70/8 la 70/11) sunt interzise pentru utilizare în aer liber din motive de siguranță. |
|
Siguranță Certificată: Conformitate totală cu norma DIN EN 1004-1:02-2021 și testare TÜV Nord GS pentru protecția maximă a utilizatorului. |
Sarcina Maximă pe Platformă: Deși solidă (Clasa 3), limita de 2,0 kN/m² trebuie monitorizată atent atunci când lucrează două persoane cu echipament greu. |
|
Ergonomie Superioară: Distanța dintre trepte permite reglarea platformei la fiecare 25 cm, asigurând o poziție de lucru ideală. |
Sensibilitate la Intemperii: La vânt de peste gradul 6 Beaufort, schela trebuie imediat ancorată, securizată sau mutată într-o zonă protejată. |
|
Mobilitate Facilă: Roțile de mari dimensiuni cu frâne individuale permit repoziționarea rapidă și stabilizarea instantanee pe sol. |
Personal de Montaj: Necesită cel puțin două persoane pentru asamblare și dezasamblare, în special pentru componentele de la înălțime. |
Schela mobilă din aluminiu Muba Tip 70/250 S este instrumentul profesional perfect pentru echipele care au nevoie de o soluție mobilă, înaltă și ușor de asamblat. Deși lățimea de 0,65 m este optimizată pentru spații mai înguste, lungimea de 2,50 m a platformei compensează generos, oferind un spațiu de lucru extins pe orizontală. Este investiția ideală pentru siguranță și productivitate, respectând cele mai dure standarde europene.
Tabel comparativ pentru toate cele 10 configurații ale schelei mobile din aluminiu Muba Tip 70/250 S
| Model (Tip) | Înălțime de Lucru (m) | Înălțime Schelă (m) | Înălțime Platformă (m) | Greutate (kg) |
Cod Articol
|
| 70/2-250 S | 4,4 | 3,3 | 2,4 | 119 | 46742 |
| 70/3-250 S | 5,65 | 4,95 | 3,65 | 228 | 46743 |
| 70/4-250 S | 6,65 | 5,75 | 4,65 | 256 | 46744 |
| 70/5-250 S | 7,65 | 6,95 | 5,65 | 284 | 46745 |
| 70/6-250 S | 8,65 | 7,75 | 6,65 | 313 | 46746 |
| 70/7-250 S | 9,65 | 8,95 | 7,65 | 352 | 46747 |
| 70/8-250 S | 10,65 | 9,75 | 8,65 | 380 | 46748 |
| 70/9-250 S | 11,65 | 10,95 | 9,65 | 419 | 46749 |
| 70/10-250 S | 12,65 | 11,75 | 10,65 | 448 | 46750 |
| 70/11-250 S | 13,65 | 12,95 | 11,65 | 480 | 46751 |
Caracteristici Tehnice Comune:
-
Dimensiuni Platformă: 0,65 m x 2,50 m.
-
Capacitate de Încărcare: 2 kN/mp (corespunde Clasei de încărcare 3).Certificări de Siguranță: Toate modelele sunt testate TÜV Nord GS și respectă cerințele normei europene DIN EN 1004-1:02-2021.Ergonomie: Distanța dintre trepte permite reglarea flexibilă a înălțimii de lucru în pași de 25 cm.
-
Montaj: Sistemul modular permite un montaj rapid, fără unelte, datorită conexiunilor cu gheare cu auto-blocare.
