Cadru schela metalica zincata IP 105x200cm - tip italian, cu carte tehnica

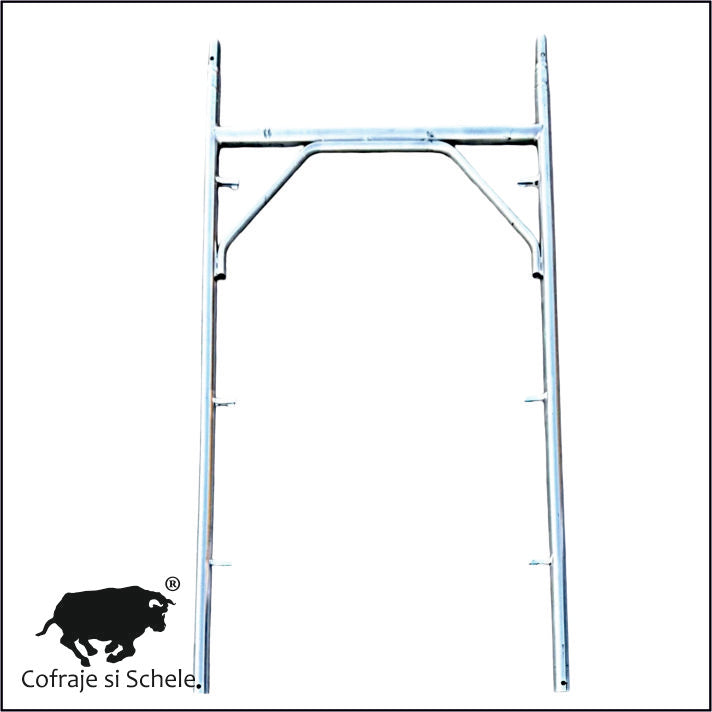

Cadrul de schela metalica ELSCH000-IP este componenta structurala principala a sistemului de schela metalica tip italian, cu dimensiuni de 105x200cm. Cadrul este fabricat din teava de otel S235JRH, zincata electrolitic (zincare la rece), cu sudurile mascate suplimentar prin vopsea de zinc pentru protectie anticoroziva la nivelul imbinarilor sudate. Este un cadru tip perni, cu ciocuri (pini de imbinare), sistem care permite asamblarea rapida si sigura intre cadrele consecutive pe verticala, fara elemente de fixare suplimentare.

Structura cadrului este compusa din doi montanti verticali din teava fi48,3x2,9mm, o traversa orizontala din teava de acelasi diametru, si o diagonala de rigidizare din teava fi26,9x2,3mm, sudate intr-o configuratie stabila care asigura rezistenta la sarcinile specifice de exploatare pe santier. Inaltimea cadrului montat este de 2000mm, la care se adauga 100mm reprezentand conectorul de montaj pe verticala (ciocul de imbinare cu cadrul urmator), rezultand o inaltime totala a piesei de 2100mm.

Important — montaj corect: pentru functionarea corecta a sistemului de schela, se recomanda achizitionarea acestui cadru impreuna cu 1 (una) diagonala schela cu gaura IP si 2 (doua) orizontale schele cu gaura IP per cadru, elemente care asigura rigidizarea completa a structurii intre cadrele adiacente. De asemenea, pentru depozitarea si manevrarea/manipularea in siguranta a schelei metalice IP zincate, se recomanda achizitionarea a 1 raster de depozitare la fiecare 40 buc de cadre.

Cadrul este insotit de carte tehnica originala a producatorului, disponibila pentru descarcare si vizualizare la urmatorul link: Carte tehnica schela metalica tip IP.

Specificatii tehnice

Nota: greutatea afisata este calculata pe baza sectiunilor si lungimilor de teava din fisa tehnica (formula standard greutate liniara otel), inclusiv o estimare pentru piesele de imbinare (pini/ciocuri), ale caror dimensiuni exacte nu sunt specificate in fisa tehnica.

Avantaje

Sistem cu perni si ciocuri, montaj rapid. Ciocurile de imbinare permit asamblarea directa a cadrelor pe verticala, fara elemente de fixare suplimentare, reducand timpul de montaj pe santier.

Protectie anticoroziva completa. Zincarea electrolitica a intregii structuri, combinata cu vopseaua de zinc aplicata pe suduri, asigura protectie impotriva coroziunii inclusiv in zonele afectate termic de procesul de sudare.

Structura rigidizata cu diagonala. Diagonala de rigidizare sudata intre montanti confera stabilitate structurala cadrului, mentinand geometria constanta sub sarcina.

Compatibilitate clara cu accesoriile de rigidizare. Recomandarea de achizitie impreuna cu diagonala si cele doua orizontale cu gaura IP asigura montarea corecta si completa a modulului de schela, evitand configuratii structurale incomplete.

Documentatie tehnica completa. Cadrul este insotit de carte tehnica originala a producatorului, disponibila online, utila pentru verificari de conformitate si documentatia de santier.

Domenii de utilizare

Cadrul de schela metalica ELSCH000-IP se utilizeaza ca element structural de baza in sistemele de schela metalica tip cadru (fatade), pentru lucrari de constructii, renovari, finisaje exterioare si interventii la inaltime pe fatadele cladirilor. Fiind compatibil cu sistemul de asamblare pe perni si ciocuri, se foloseste impreuna cu diagonala schela cu gaura IP si orizontalele schele cu gaura IP pentru ridicarea rapida si corecta a structurilor de schela pe santier. Pentru volume mai mari de cadre, rasteleurile de depozitare recomandate faciliteaza manipularea si transportul in siguranta.

Pretul afisat este valabil pentru 1 (UNA) bucata.
