Montant vertical MP Standard H100cm / H1000mm cu conector spigot / spinotto - compatibil Layher Allround

Cod produs: 471100

Sistem: MP – schela multidirectionala
Familie: MP Standard
Tip produs: montant vertical schela multidirectionala
Denumire tehnica: montant vertical MP Standard cu conector / spigot / spinotto
Denumire Layher asociata: Layher Allround Standard / Allround Standard LW
Inaltime: H100cm / H1000mm / H100
Lungime: L100cm / L1000mm / L100
Lungime nominala: 1,00 m
Diametru teava: Ø48,3 mm
Grosime teava: 3,2 mm

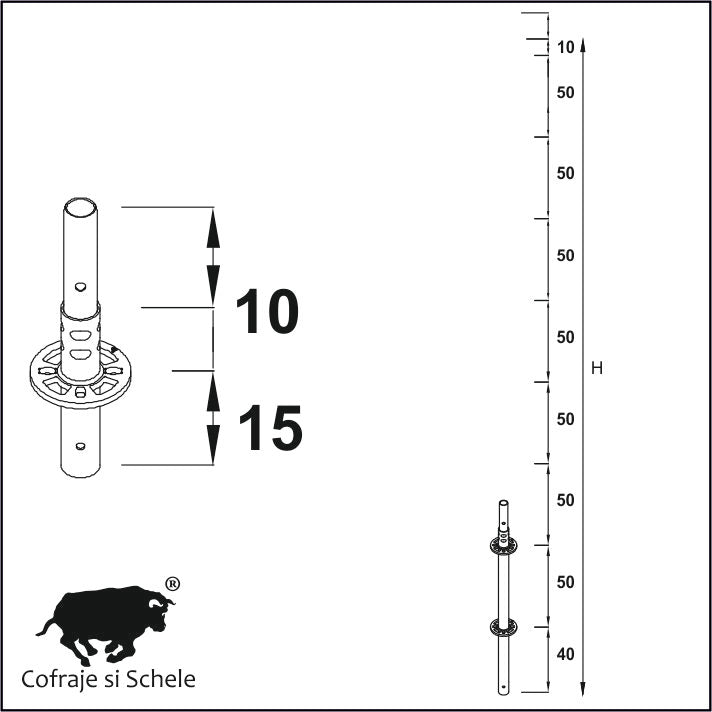

Numar rozete: 2 rozete / montant
Pas rozete: 50cm / 500mm
Conector superior: DA – conector / spigot / spinotto
Finisaj: zincat la cald
Greutate unitara conform catalog tehnic: 5,1 kg/buc.

Montantul vertical MP Standard H100cm / H1000mm, cod produs 471100, este un element structural vertical pentru realizarea si configurarea schelelor multidirectionale profesionale.

Produsul face parte din familia MP Standard, adica familia montantilor prevazuti cu conector superior / spigot / spinotto, destinat imbinarii axiale cu urmatorul montant si continuarii structurii pe verticala.

Cu o lungime nominala de 100 cm / 1000 mm / 1,00 m, montantul dispune de 2 rozete, pozitionate la pas de 50 cm / 500 mm.

Dimensiunea de 1 metru este potrivita pentru ajustarea precisa a inaltimii unei schele, realizarea unor extensii intermediare, completarea nivelurilor superioare sau configurarea structurilor multidirectionale unde sunt necesare cote mai mici decat cele obtinute cu montanti de 2 m, 2,5 m, 3 m sau 4 m.

Catalogul tehnic identifica pentru codul 471100 dimensiunea de 100 cm si greutatea unitara de 5,1 kg/buc.

Specificatii tehnice

MP Standard - montant vertical cu conector / spigot / spinotto

MP Standard = montant cu conector / spigot / spinotto.

Montantul vertical cod 471100 este prevazut cu conector superior, utilizat pentru continuarea structurii pe verticala.

Pentru aceasta componenta sunt utilizati termenii:

conector

spigot

spinotto

conector superior

spigot superior

spinotto superior

montant cu conector

montant cu spigot

montant cu spinotto

verticala cu conector

verticala cu spigot

verticala cu spinotto

Produsul 471100 nu este montant de start / pornire / inceput si nu face parte din familia montantilor fara conector.

Standard vs fara conector

Clasificarea utilizata pentru montantii verticali MP este:

MP Standard = cu conector / spigot / spinotto

MP fara conector = fara conector / fara spigot / fara spinotto

Spigotless = fara conector.

Catalogul tehnic prezinta separat familia MP Standard si familia fara conector, precum si piesele de tip spigot destinate standardelor.

2 rozete pe montant

Montantul vertical H100cm / H1000mm dispune de:

2 rozete / montant

Pasul dintre rozete este:

50cm / 500mm

Cele doua niveluri de conectare permit integrarea montantului in structura multidirectionala si conectarea curentilor, traverselor, diagonalelor si altor elemente compatibile cu sistemul.

Teava Ø48,3 mm cu grosime 3,2 mm

Montantul vertical MP Standard este realizat din teava cu:

Diametru exterior: Ø48,3 mm

Grosime perete: 3,2 mm

Aceste caracteristici sunt cele prevazute in documentatia tehnica pentru montantii verticali ai sistemului MP.

Sistem multidirectional cu rozeta si pana

Sistemul MP foloseste noduri multidirectionale cu rozete si conectare prin cap cu pana.

Aceasta tehnologie permite conectarea elementelor in mai multe directii si realizarea unor structuri care se adapteaza mai usor la geometrii complexe.

Montantul de 1000 mm poate fi utilizat pentru ajustari fine ale structurii si pentru configuratii unde un montant mai lung ar depasi cota necesara.

Avantajele montantului de 100cm / 1000mm

Dimensiunea de 1 metru face ca acest montant sa fie foarte util pentru configurarea precisa a schelei.

Poate fi folosit pentru:

completarea inaltimii structurii, realizarea ultimului tronson vertical, adaptarea la diferente de nivel, combinarea cu montanti de alte dimensiuni, realizarea unor structuri intermediare, turnuri de acces si configuratii industriale cu restrictii de inaltime.

Montantul poate fi combinat modular cu variantele de 50 cm, 150 cm, 200 cm, 250 cm, 300 cm sau 400 cm.

Verticala multidirectionala / verticala Allround / verticala Layher

Acest produs poate fi identificat si cautat prin termeni comerciali precum:

montant vertical schela multidirectionala

verticala multidirectionala

verticala schela multidirectionala

montant Allround

verticala Allround

standard Allround

Allround Standard

montant Layher

verticala Layher

Layher Allround Standard

montant ringlock

verticala ringlock

standard ringlock

Aceste expresii sunt relevante pentru utilizatorii care cauta componente de schela multidirectionala dupa terminologia Allround sau Ringlock.

Referinta Layher Allround Standard

Denumirea asociata din gama Layher pentru aceasta tipologie de componenta este:

Layher Allround Standard

respectiv:

Layher Allround Standard LW

Layher utilizeaza termenul Standard pentru montantul vertical al sistemului Allround, iar sistemul foloseste principiul nodului multidirectional cu posibilitatea conectarii mai multor elemente la acelasi nivel.

Conform informatiei tehnico-comerciale furnizate pentru comercializarea produsului, sistemul MP este compatibil si echivalent Layher, cu posibilitatea integrarii elementelor in configuratii de sistem european sau sistem britanic.

Compatibilitatea este prezentata ca informatie comerciala furnizata pentru produs, nu ca certificare independenta emisa de Layher.

Aplicatii profesionale

Montantul vertical MP Standard H100cm / H1000mm poate fi utilizat pentru:

schele de fatada, constructii civile, renovari, restaurari, schele industriale, rafinarii, Oil & Gas, instalatii petrochimice, rezervoare, silozuri, infrastructura, poduri, viaducte, santiere navale, offshore, turnuri de acces, structuri suspendate, console si platforme de lucru.

Documentatia sistemului MP mentioneaza utilizari pentru fatade drepte si curbe, scari, structuri suspendate si in consola, platforme de incarcare, turnuri mobile, sprijiniri si structuri temporare.

Schele pentru fatade

Montantul de 100 cm / 1000 mm este util pentru ajustarea cotei finale a unei schele si pentru configurarea structurilor in zone unde geometria cladirii impune diferente de nivel.

Poate fi combinat cu ceilalti montanti Standard pentru realizarea inaltimii totale necesare proiectului.

Schele industriale si petrochimice

In instalatiile industriale, cotele platformelor de lucru trebuie frecvent adaptate la pozitia conductelor, utilajelor, rezervoarelor si structurilor tehnologice.

Un montant de 1 metru permite realizarea unor ajustari intermediare fara utilizarea inutila a unui element vertical mai lung.

Rezervoare si structuri circulare

Sistemul multidirectional permite realizarea unor structuri poligonale in jurul rezervoarelor, silozurilor si altor obiective circulare.

Montantii formeaza axele verticale, iar pozitionarea multidirectionala a elementelor orizontale permite adaptarea structurii la circumferinta obiectivului.

Poduri si infrastructura

Sistemul MP poate fi utilizat pentru acces si lucrari la poduri si viaducte, inclusiv pentru zone laterale si inferioare unde geometria necesita structuri adaptabile.

Turnuri si scari de acces

Montantii verticali MP pot face parte din structurile de acces temporar.

Documentatia tehnica descrie scari de serviciu conectate la schela sau realizate ca structuri independente, destinate accesului personalului si transportului de echipamente de dimensiuni reduse.

Sistem testat si aprobat

Documentatia tehnica prezinta sistemul MP ca fiind testat si aprobat in mai multe configuratii conform standardelor nationale si internationale si mentioneaza protectia componentelor prin zincare la cald.

Nu atribuim produsului o certificare de origine care nu este explicit confirmata de documentatia disponibila.

Tabel comparativ - montanti verticali MP Standard cu conector

MP Standard = montant cu conector / spigot / spinotto.

Greutatile sunt preluate exclusiv din catalogul tehnic.

Tabel comparativ - montanti verticali MP fara conector

Fara conector = fara spigot = fara spinotto = Spigotless.

Greutatile familiei fara conector sunt preluate din catalogul tehnic.
