Element de pornire schela multidirectionala H30cm

Cod produs: 471030

Tip produs: element de pornire pentru schela multidirectionala
Denumire alternativa: piesa de pornire / baza de pornire / rozeta de pornire / guler de baza
Denumire internationala: Base Collar / Starter Base Collar / Starter Collar / Ringlock Starter
Inaltime: H30cm / H300mm / H30
Lungime nominala: 0,30 m
Numar rozete: 1 rozeta
Pozitionare: intre baza reglabila si montantul vertical
Finisaj: zincat
Greutate unitara: 1,90 kg/buc.

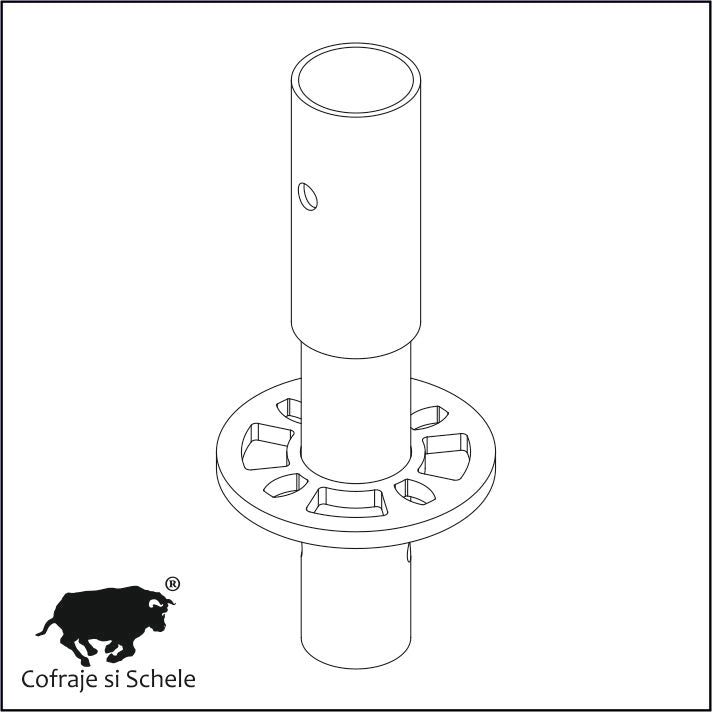

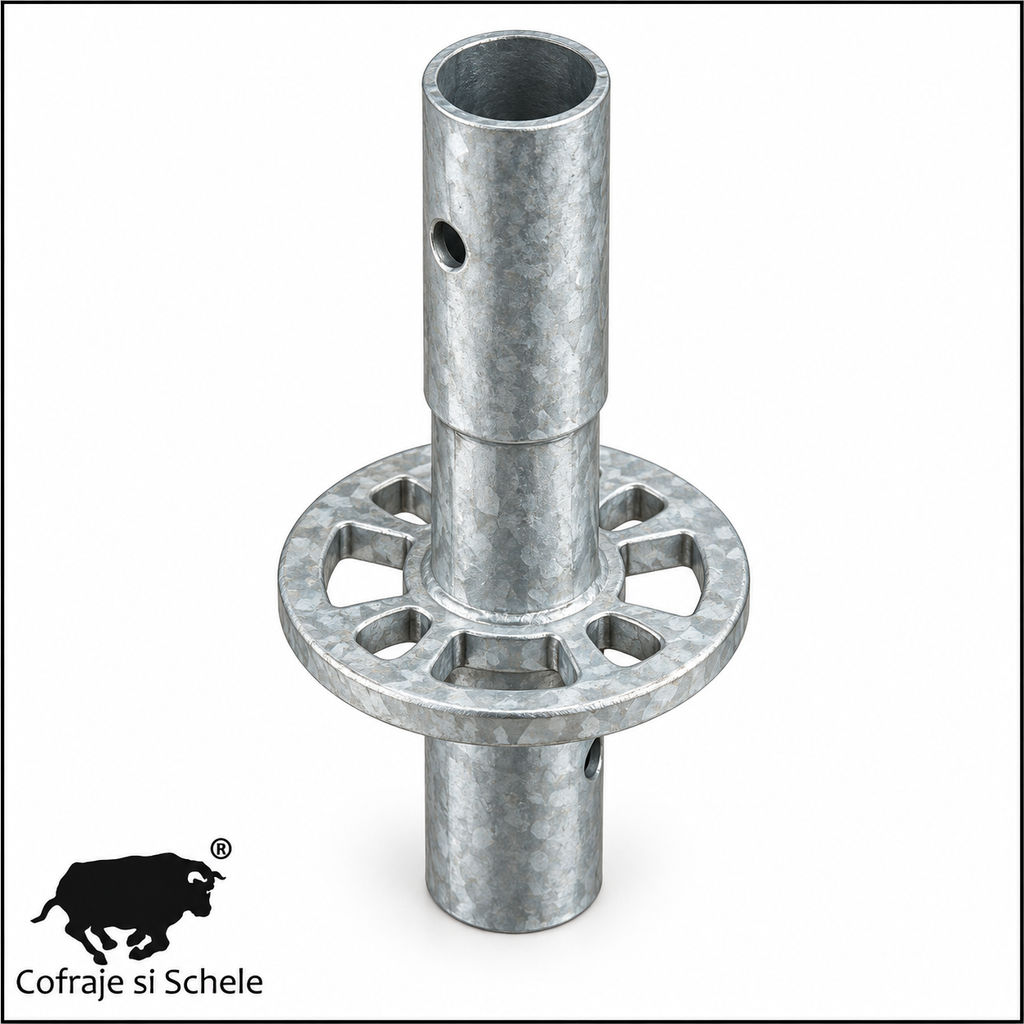

Elementul de pornire pentru schela multidirectionala H30cm / H300mm, cod produs 471030, este componenta utilizata la baza structurii pentru realizarea primului nod de conexiune multidirectionala.

Piesa se monteaza peste baza reglabila si permite conectarea elementelor orizontale la nivelul inferior al structurii. Montantul vertical este apoi pozitionat deasupra elementului de pornire.

Aceasta configuratie permite realizarea rapida a geometriei primului nivel, alinierea structurii si nivelarea acesteia inainte de continuarea montajului pe verticala. Aceeasi functie este utilizata si de sistemele internationale Ringlock/Allround, unde componenta este cunoscuta in principal drept Base Collar sau Starter Base Collar.

Specificatii tehnice

Element de pornire pentru schela multidirectionala

471030 este piesa care realizeaza legatura functionala dintre baza reglabila si structura multidirectionala dezvoltata deasupra acesteia.

Configuratia uzuala de montaj este:

baza reglabila → element de pornire 471030 → montant vertical

Rozeta elementului de pornire permite montarea orizontalelor la o cota joasa, astfel incat geometria primului modul sa poata fi stabilita inca de la baza structurii.

Layher descrie aceeasi arhitectura functionala: base collar-ul impreuna cu baza reglabila formeaza baza schelei, iar montantul vertical este introdus ulterior in base collar.

H30cm / H300mm

Dimensiunile importante pentru cautarea si identificarea produsului sunt:

H30

H30cm

H300mm

L30

L30cm

L300mm

30cm

300mm

0,30m

Dimensiunea compacta permite amplasarea primului punct de conectare aproape de baza structurii.

1 rozeta pentru conexiunile de pornire

Elementul este prevazut cu o rozeta, aceasta reprezentand primul nod multidirectional al structurii.

Prin acest punct pot fi conectate elementele orizontale ale primului nivel, ceea ce permite formarea geometriei de baza inainte de montarea succesiva a montantilor si a nivelurilor superioare.

Conceptul este caracteristic sistemelor Ringlock: producatorii internationali descriu base collar-ul ca element de pornire cu o singura rozeta, montat peste base jack.

Rolul elementului de pornire

Piesa 471030 indeplineste mai multe functii importante:

realizeaza primul nod multidirectional

permite conectarea orizontalelor la baza

faciliteaza alinierea structurii

ajuta la formarea geometriei primului modul

realizeaza tranzitia dintre baza reglabila si montant

permite nivelarea structurii in faza initiala a montajului

Doka descrie starter base collar-ul ca element cu o singura rozeta montat pe base jack, utilizat pentru formarea bazei si facilitarea alinierii structurii modulare.

Element de pornire + baza reglabila

Elementul 471030 nu trebuie confundat cu baza reglabila.

Cele doua componente au functii diferite si lucreaza impreuna:

Astfel, baza reglabila realizeaza ajustarea cotei, iar elementul de pornire introduce prima rozeta functionala a sistemului multidirectional.

Montajul elementului de pornire

Principiul de montaj este simplu:

1. Se pozitioneaza bazele reglabile.

2. Elementele de pornire se monteaza peste bazele reglabile.

3. Orizontalele primului nivel se conecteaza la rozetele elementelor de pornire.

4. Structura de baza se aliniaza si se niveleaza.

5. Montantii verticali se monteaza peste elementele de pornire.

6. Structura continua pe verticala conform configuratiei proiectate.

Aceasta succesiune este aceeasi ca principiu cu procedurile publicate pentru sisteme profesionale Allround/Ringlock.

Base Collar / Starter Base Collar / Ringlock Starter

Pentru cautarile internationale, produsul trebuie asociat cu terminologia folosita pe piata globala:

Base Collar

Starter Base Collar

Starter Collar

Ringlock Starter

Ringlock Base Collar

Scaffold Base Collar

Scaffolding Base Collar

Allround Base Collar

Aceste denumiri descriu aceeasi categorie functionala: componenta scurta de pornire amplasata la baza sistemului modular, prevazuta cu rozeta pentru realizarea conexiunilor inferioare.

Echivalent functional Layher Allround

In sistemul Layher Allround, denumirea asociata acestei categorii de componenta este Base Collar.

Layher precizeaza ca base collar-ul cu rozeta, impreuna cu baza reglabila, formeaza baza schelei, iar montantul vertical este montat in acesta pentru continuarea structurii.

Conform informatiei tehnico-comerciale furnizate pentru gama comercializata, sistemul este compatibil si echivalent Layher, cu posibilitatea integrarii elementelor in configuratii de sistem european sau sistem britanic.

Aceasta compatibilitate este prezentata ca informatie tehnico-comerciala furnizata pentru produs, nu ca certificare independenta emisa de Layher.

Alternative internationale de prestigiu

Ca referinte pentru aceeasi categorie functionala de produs pot fi analizate:

Layher Allround – Base Collar – elementul de baza cu rozeta utilizat impreuna cu baza reglabila.

Doka Ringlock – Starter Base Collar – componenta cu o singura rozeta amplasata pe base jack pentru realizarea bazei structurii si facilitarea alinierii.

Aceste produse sunt mentionate ca referinte internationale pentru tipologia si aplicatia componentei, nu ca afirmatie ca piesele diferitilor producatori sunt automat interschimbabile.

Utilizare la schele de fatada

La schelele de fatada, elementele de pornire permit realizarea unui prim nivel orizontal si aliniat.

Impreuna cu bazele reglabile, acestea faciliteaza adaptarea structurii la diferentele de nivel existente pe teren, trotuare sau platforme.

Utilizare la turnuri de esafodaj si sustinere

Sistemul multidirectional poate fi configurat inclusiv pentru structuri de sustinere si turnuri Heavy Duty.

In aceste configuratii, elementul de pornire poate forma nodul inferior al structurii atunci cand configuratia tehnica a turnului prevede utilizarea sa.

Aplicatii industriale

Sistemele multidirectionale sunt potrivite pentru constructii si mentenanta industriala datorita modularitatii si posibilitatii de realizare a unor geometrii complexe. Sunt utilizabile inclusiv in industria petrochimica, constructii navale si infrastructura.

Elementul de pornire ramane componenta care permite formarea geometriei initiale a structurii.

Oil & Gas si petrochimie

Schelele multidirectionale pot fi configurate pentru structuri circulare si suspendate, caracteristici relevante pentru instalatiile Oil & Gas.

Produsul 471030 poate face parte din configuratia de baza a structurilor sustinute de jos, conform proiectului de montaj.

Poduri si infrastructura

Sistemul multidirectional permite realizarea unor configuratii pentru lucrari la poduri si viaducte, inclusiv turnuri mobile si structuri speciale de acces.

Constructii navale

Flexibilitatea sistemelor multidirectionale permite utilizarea lor pentru constructia si mentenanta navelor, unde geometria schelei trebuie adaptata formei structurii.

Aplicatii profesionale

Elementul de pornire H30cm poate fi utilizat in configuratii pentru:

schele de fatada, schele multidirectionale, turnuri de acces, turnuri de esafodaj, structuri de sustinere, renovari, restaurari, constructii civile, infrastructura, poduri, viaducte, schele industriale, rafinarii, Oil & Gas, petrochimie, santiere navale, platforme de lucru, structuri circulare si structuri temporare.

Avantajele elementului de pornire H30cm

H30cm / H300mm

1 rozeta de conectare

Primul nod al schelei multidirectionale

Montaj peste baza reglabila

Permite conectarea orizontalelor la nivelul inferior

Faciliteaza alinierea primului modul

Permite nivelarea structurii in faza de pornire

Compatibil cu configuratii multidirectionale Ringlock / Allround

Greutate redusa pentru manipulare rapida

Finisaj zincat

Comparatie cu elementele de baza ale structurii

Disponibilitate second hand

ACEST ELEMENT DE SCHELA ESTE DISPONIBIL SI SECOND HAND DIN STOC. Va rugam sa ne contactati direct pentru elementele second hand disponibile in acest moment: Contact Schele-Scari.ro
