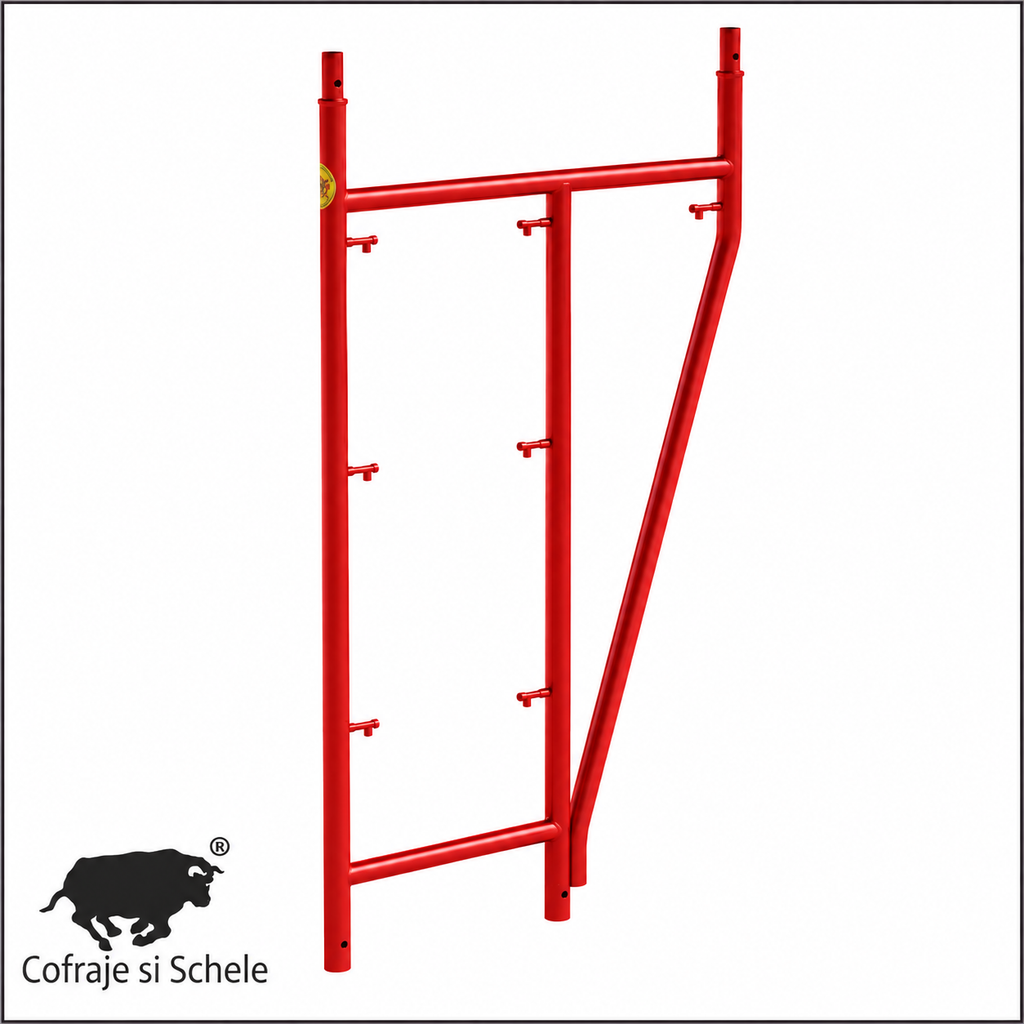

Cadru de pornire Mercury cu baza ingusta 60 cm si extensie la 105 cm, 7 pini, vopsit - Made in Italy

SKU: ELSCH000-STAMV0002

Cadru de pornire Mercury cu baza ingusta de 60 cm si extensie superioara la 105 cm, prevazut cu 7 pini forjati, realizat din otel cu finisaj vopsit, destinat configuratiilor de schela metalica italiana Mercury cu pini/ciocuri.

Acest cadru special de tranzitie se utilizeaza impreuna cu cadrul ingust Mercury de 60 cm, cod ELSCH000-STAMV0001, pentru realizarea schelelor in spatii de pornire si acces inguste, unde latimea disponibila la nivelul solului este limitata.

Combinatia celor doua elemente permite configurarea unei structuri cu latime redusa de 600 mm la baza, cu trecere la latimea standard de 1050 mm in partea superioara, pentru continuarea schelei cu elementele corespunzatoare sistemului Mercury.

Cunoscut si sub denumirile de cadru de pornire schela, cadru de baza ingust, cadru de tranzitie schela, cadru schela 60-105 cm, cadru cu 7 pini, cadru cu extensie superioara, cadru pentru acces ingust sau cadru schela italiana cu pini, produsul face parte din sistemul Mercury.

Inaltimea cadrului este de 2000 mm, latimea superioara este de 1050 mm, iar latimea bazei este de 600 mm.

Greutate aproximativa: 23,55 kg/buc.

Specificatii tehnice

• Sistem: Mercury

• Tip produs: cadru de pornire cu baza ingusta si extensie superioara

• SKU: ELSCH000-STAMV0002

• Latime baza: 600 mm / 60 cm / 0,60 m

• Latime superioara: 1050 mm / 105 cm / 1,05 m

• Inaltime: 2000 mm / 200 cm / 2,00 m

• Numar pini: 7

• Tip pini: forjati

• Material: otel

• Finisaj: vopsit

• Configuratie: baza ingusta cu extensie superioara la latimea standard

• Element asociat pentru pornire ingusta: ELSCH000-STAMV0001

• Greutate aproximativa: 23,55 kg/buc.

• Productie: Italia - Made in Italy

Cadru de pornire Mercury 60-105 cm cu 7 pini

Cadrul de pornire Mercury este conceput pentru realizarea unei configuratii de schela cu latime redusa la baza, de 60 cm, si cu extindere la 105 cm in partea superioara.

Aceasta configuratie este utila atunci cand spatiul disponibil la nivelul bazei impune utilizarea unui cadru ingust, dar structura trebuie continuata cu elementele corespunzatoare latimii superioare de 105 cm.

Cadrul dispune de 7 pini forjati, specifici sistemului de schela italiana Mercury, care permit conectarea elementelor corespunzatoare configuratiei de montaj.

Finisajul vopsit protejeaza suprafata metalica si corespunde variantei vopsite a elementelor din gama Mercury.

Utilizare impreuna cu cadrul ingust Mercury de 60 cm

Cadrul de tranzitie ELSCH000-STAMV0002 se utilizeaza impreuna cu cadrul ingust Mercury ELSCH000-STAMV0001, pentru configurarea schelelor in spatii de pornire si acces inguste.

Cadrul ingust de 60 cm permite realizarea unei structuri cu latime redusa, iar cadrul cu extensie superioara asigura trecerea de la configuratia ingusta la latimea de 105 cm.

Aceasta combinatie este destinata situatiilor in care amplasamentul nu permite utilizarea unui cadru standard de 105 cm la nivelul inferior.

Principalele situatii de utilizare sunt:

• Spatii de pornire inguste, cu latime disponibila limitata.

• Pasaje si zone de acces cu latime redusa.

• Zone de trecere intre cladiri sau alte structuri.

• Amplasamente in care configuratia schelei necesita o baza ingusta de 60 cm.

• Configuratii de schela care necesita trecerea de la 60 cm la 105 cm in partea superioara.

Utilizarea acestei combinatii trebuie realizata cu respectarea configuratiei tehnice de montaj, a cerintelor de stabilitate si a conditiilor de ancorare.

Diferente intre cadrele Mercury

Important: Cadrul ingust Mercury ELSCH000-STAMV0001 se utilizeaza impreuna cu cadrul de tranzitie ELSCH000-STAMV0002, pentru realizarea configuratiilor de schela cu pornire in spatii inguste si continuare la latimea standard de 1050 mm.

Variante constructive

• ELSCH000-STAMV0002 - Cadru de pornire 60-105 cm, 7 pini, vopsit, 23,55 kg.

• Varianta zincata la cald - Cadru de pornire 60-105 cm, 7 pini, 24,15 kg.

Varianta zincata are aceeasi configuratie dimensionala, dar beneficiaza de protectie anticoroziva prin zincare la cald.

Elemente compatibile din sistemul Mercury

• ELSCH000-STAMV0001 - Cadru ingust Mercury 60 cm, cu 6 pini, vopsit, H 200 cm, aprox. 16,6 kg. Element utilizat impreuna cu cadrul de tranzitie ELSCH000-STAMV0002 pentru pornirea schelei in spatii inguste.

• ELSCH000-MERCURYV - Cadru schela cu 6 pini vopsit, 1050 x 2000 mm, aprox. 17,6 kg

• ELSCH000-MERCURYZ - Cadru schela cu 6 pini zincat la cald, 1050 x 2000 mm, aprox. 18,6 kg

• ELSCH000-MERCURYV2 - Semicadru schela cu 3 pini vopsit, 1050 x 1200 mm, aprox. 12,9 kg

• ELSCH000-MERCURYZ2 - Semicadru schela cu 3 pini zincat la cald, 1050 x 1200 mm, aprox. 13,65 kg

• ELSCH001-MERCURYV - Orizontala cu gaura pentru schela italiana cu pini, vopsita, aprox. 2,2 kg

• ELSCH001-MERCURYZ - Orizontala cu gaura pentru schela italiana cu pini, zincata la cald, aprox. 2,3 kg

• ELSCH002-MERCURYV - Diagonala cu gaura pentru schela italiana cu pini, vopsita, aprox. 2,55 kg

• ELSCH002-MERCURYZ - Diagonala cu gaura pentru schela italiana cu pini, zincata la cald, aprox. 2,65 kg

• ELSCH000-SPONV0001 - Balustrada dubla / spondina / gard dublu schela vopsit, 1842 x 600 mm

• ELSCH000-SPONZ0001 - Balustrada dubla / spondina / gard dublu schela zincat la cald, 1842 x 600 mm

• ELSCH012-PARAV0001 - Parapet terminal cu 2 pini, 1 m, vopsit

• ELSCH012-PARAZ0001 - Parapet terminal cu 2 pini, 1 m, zincat la cald

• ELSCH012-PARAV0002 - Parapet terminal dublu 1,80 m, vopsit, cu cuplaj

• ELSCH012-PARAZ0002 - Parapet terminal dublu 1,80 m, zincat la cald, cu cuplaj

Podine, acces si protectie

• ELSCH003 - Podina metalica zincata, 1800 x 500 mm

• ELSCH004 - Podina metalica zincata cu trapa, 1800 x 500 mm

• ELSCH005 - Scara zincata pentru schela, H 2000 mm

• FERMZ0001 - Bordura zincata pentru schela, 1 m

• Bordura zincata pentru schela, 1,8 m

• GANCZ0018 - Carlig axial zincat Ø8 mm

Baze si reglaje

• ELSCH006-0401 - Talpa fixa zincata la cald

• ELSCH006-V0302 - Baza reglabila 33 cm vopsita

• ELSCH006-Z0304 - Baza reglabila 33 cm zincata

• ELSCH006-V0304 - Baza reglabila 50 cm vopsita

• ELSCH006-Z0308 - Baza reglabila 50 cm zincata

• ELSCH006-V0306 - Baza reglabila 70 cm vopsita

• ELSCH006-Z0312 - Baza reglabila 70 cm zincata

• ELSCH006-V0307 - Baza reglabila 100 cm vopsita

• ELSCH006-Z0314 - Baza reglabila 100 cm zincata

Acces si mobilitate

• ELSCH000-CANCZ0002 - Poarta de inchidere Mercury zincata, cu opritor de picior

• ORC0 - Roata pivotanta cu frana Ø200 mm

Console si ancorare

• ELSCH000-MENSZ0002 - Consola mica 1,05 m

• ELSCH000-MENSZ0003 - Contrafisa consola mare 1,50 m

• ELSCH000-MENSZ0005 - Contrafisa consola 0,55 m

• TUANZ0002 - Teava de ancorare L 500 mm

Rasteluri pentru schela

• ELSCH007V - Rastel schela vopsit / palet metalic vopsit

• ELSCH007Z - Rastel schela zincat / palet metalic zincat

Elementele enumerate fac parte din gama Mercury si din accesoriile utilizate cu aceasta. Combinatiile efective de montaj trebuie verificate in functie de geometria si configuratia schelei.

Denumiri alternative si termeni comerciali

Cadru de pornire Mercury, cadru pornire schela, cadru baza ingusta, cadru schela ingust, cadru de tranzitie, cadru de trecere 60-105 cm, cadru cu extensie superioara, cadru schela 7 pini, cadru cu pini forjati, cadru de baza schela, cadru schela italiana cu pini, cadru schela cu ciocuri, cadru metalic vopsit, cadru pornire 60 cm, cadru extensie 105 cm, cadru acces ingust, cadru pentru spatii inguste, cadru de pornire pentru pasaje inguste.

Greutate

23,55 kg/buc.

Aplicatii

Cadrul de pornire Mercury cu baza ingusta de 60 cm si extensie superioara la 105 cm este destinat configuratiilor de schela metalica italiana cu pini in care este necesara adaptarea latimii structurii la nivelul bazei.

Se utilizeaza impreuna cu cadrul ingust Mercury de 60 cm, ELSCH000-STAMV0001, pentru spatii de pornire si acces inguste.

Principalele aplicatii includ:

• Realizarea schelelor in spatii de pornire si acces inguste.

• Utilizare impreuna cu cadrul ingust Mercury de 60 cm, ELSCH000-STAMV0001.

• Trecerea de la configuratia ingusta de 60 cm la latimea superioara de 105 cm.

• Adaptarea schelelor la pasaje si zone cu spatiu limitat la nivelul solului.

• Configurarea schelelor in zone unde spatiul disponibil la baza este limitat.

• Lucrari de fatada, zidarie, tencuieli si finisaje.

• Lucrari de termoizolatii si montaj termosisteme.

• Lucrari de renovare si reabilitare a cladirilor.

• Lucrari de constructii care necesita configuratii speciale de pornire.

Utilizarea cadrului cu baza ingusta si extensie superioara necesita verificarea configuratiei structurale, a stabilitatii, a ancorarii si a conditiilor de montaj.

Productie italiana - Made in Italy.
