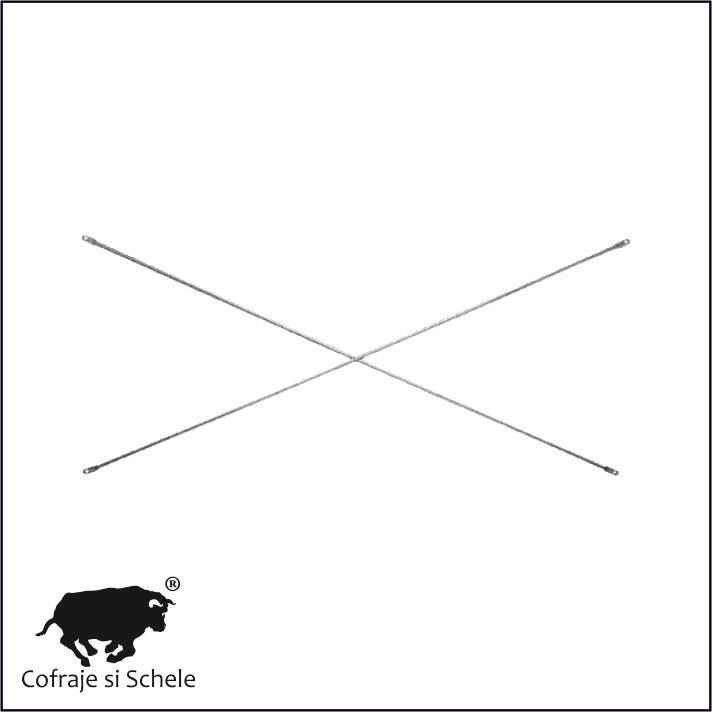

Diagonala in X (Cruce) Galvanizata 3000 mm – Cod 4500044
Diagonala in X cod 4500044 – cunoscuta tehnic si ca cruceta – este elementul de rigidizare longitudinala al sistemului de schele traditionale spaniole THECA, in varianta pentru modulele de 3 metri. Montata in diagonala intre doua cadre alaturate, in configuratie de cruce (X), asigura rigiditatea laterala a ansamblului de schela, prevenind deformarea, bascularea sau rasturnarea turnului de schela sub actiunea sarcinilor excentrice, a vantului sau a vibratiilor de santier.
Fabricata din teava de otel galvanizata Ø25 x 1,5 mm, diagonala 4500044 beneficiaza de protectie anticoroziva prin zincare, asigurand durabilitate superioara in utilizare exterioara sau in conditii de umezeala ridicata. Compatibila cu cadrele standard (4500040) si ranforsate (4500041), este componenta obligatorie a oricarui modul de schela traditionala de 3 m corect si sigur asamblat.
Specificatii tehnice generale
| Caracteristica | Detaliu |
|---|---|
| Cod produs | 4500044 |
| EAN | 8424196450449 |
| Cod vamal HS | 7308.40 |
| Denumire | Diagonala in X (Cruce) Galvanizata 3000 |
| Producator | THECA, Iscar, Valladolid, Spania |
| Lungime nominala (modul) | 3.000 mm (300 cm / 3 m) |
| Material | Teava rotunda galvanizata Ø25 x 1,5 mm |
| Finisaj | Zincare (galvanizare) – protectie anticoroziva superioara |
| Greutate neta | 5,80 kg |
| Montaj | Rapid, fara scule – sistem de blocare prin cuplare |
| Compatibil cu | Cadre THECA 4500040 (standard), 4500041 (ranforsat) si sistem modular traditional spaniol Ø42mm |
Tabel comparativ – diagonale in X THECA
| Caracteristica | 4500045 – Diagonala X 2000 | 4500044 – Diagonala X 3000 |
|---|---|---|
| Lungime nominala (modul) | 2.000 mm (2 m) | 3.000 mm (3 m) |
| Material | Teava galvanizata Ø25 x 1,5 mm | Teava galvanizata Ø25 x 1,5 mm |
| Finisaj | Zincare | Zincare |
| Greutate | ~3,8–4,0 kg* | 5,80 kg |
| Compatibil cu cadre | 4500040 / 4500041 | 4500040 / 4500041 |
| Modul schela | 2 m inaltime | 3 m inaltime |
| Cod HS | 7308.40 | 7308.40 |
*Greutate estimata proportional pentru varianta 2000mm.
Caracteristici constructive detaliate
Teava galvanizata Ø25 x 1,5 mm – diagonala este fabricata din teava rotunda de otel cu sudura, cu diametrul exterior de 25 mm si grosimea peretelui de 1,5 mm, galvanizata prin zincare pentru protectie anticoroziva durabila. Zincarea asigura un strat uniform de zinc pe toata suprafata tevii, inclusiv in interior, oferind rezistenta la coroziune semnificativ superioara fata de vopsirea simpla – ideala pentru utilizare exterioara, pe santiere cu umezeala ridicata sau in contact cu mortar si materiale alcaline.
Configuratie in X (cruce) – doua bare diagonale se incruciseaza in centrul modulului, formand litera X intre doua cadre alaturate. Aceasta geometrie triunghiulara este principiul fundamental al rigiditatii structurale: orice forta laterala aplicata pe modul este preluata si distribuita de bara diagonala in tractiune, impiedicand deformarea paralelogramului format de cadre si platforme. La modulele de 3 m lungimea mai mare a diagonalei implica un unghi de inclinare mai mic fata de orizontala comparativ cu varianta de 2 m, ceea ce mareste componenta de forta axiala si eficienta rigidizarii pentru deschideri mari.
Sistem de blocare prin cuplare – capetele diagonalei sunt prevazute cu elemente de fixare compatibile cu montantii verticali ai cadrelor THECA Ø42mm, asigurand o prindere rapida, sigura si fara joc. Montajul si demontajul se realizeaza fara scule, prin simpla cuplare si blocare manuala.
Rigidizare bidirectionala – diagonalele in X se monteaza pe ambele fete ale modulului de schela (fata si spate), asigurand rigiditate in ambele planuri transversale si prevenind orice miscare de torsiune sau rasucire a turnului de schela.
Domenii de utilizare
Componenta structurala obligatorie – diagonala in X este element de siguranta, nu optional. Orice modul de schela traditionala asamblat fara diagonale este instabil si periculos, neconform cu normele SSM privind lucrul la inaltime. Se monteaza obligatoriu la fiecare modul de 3 m, pe ambele fete ale schelei.
Schele de fatada pe deschideri mari – varianta de 3 m este specifica configuratiilor de schela in care modulele au pasul de 3 m intre cadre, utilizate frecvent pe santiere profesionale de fatada unde suprafetele mari de lucru sunt prioritare.
Schele interioare in spatii largi – stabilizeaza turnurile de schela folosite pentru lucrari de tavan, montaj instalatii suspendate sau finisaje la inaltime in hale industriale, spatii comerciale cu deschideri mari si cladiri rezidentiale.
Schele pentru evenimente si structuri temporare – asigura rigiditatea si stabilitatea configuratiilor de schela utilizate ca tribune, platforme pentru iluminat sau sisteme audio la evenimente in aer liber, unde modulele de 3 m ofera o suprafata de lucru extinsa cu numar redus de cadre.
Parcuri de schele pentru inchiriere – componenta de baza in dotarea parcurilor de schele traditionale cu module de 3 m; fiecare modul necesita doua perechi de diagonale (fata + spate), deci patru bucati per modul complet.
Avantaje competitive
Diagonala in X galvanizata 4500044 ofera avantajul clar al zincarii fata de variantele vopsite: protectie anticoroziva de 3–5 ori mai durabila, reducand semnificativ costurile de intretinere si inlocuire in parcurile de schele cu utilizare intensiva si expunere externa prelungita.
Varianta de 3 m (4500044) este recomandata exclusiv pentru modulele cu pasul de 3 m intre cadre, compatibila cu platformele extensibile de 3 m (4500903 vopsita sau 4500023 galvanizata) si cu platformele cu trapa si scara de 3 m (4500905). Utilizarea diagonalei de 2 m (4500045) pe un modul de 3 m sau invers produce o rigidizare incorecta si periculoasa – alegerea dimensiunii corecte este critica pentru siguranta structurala a schelei.
